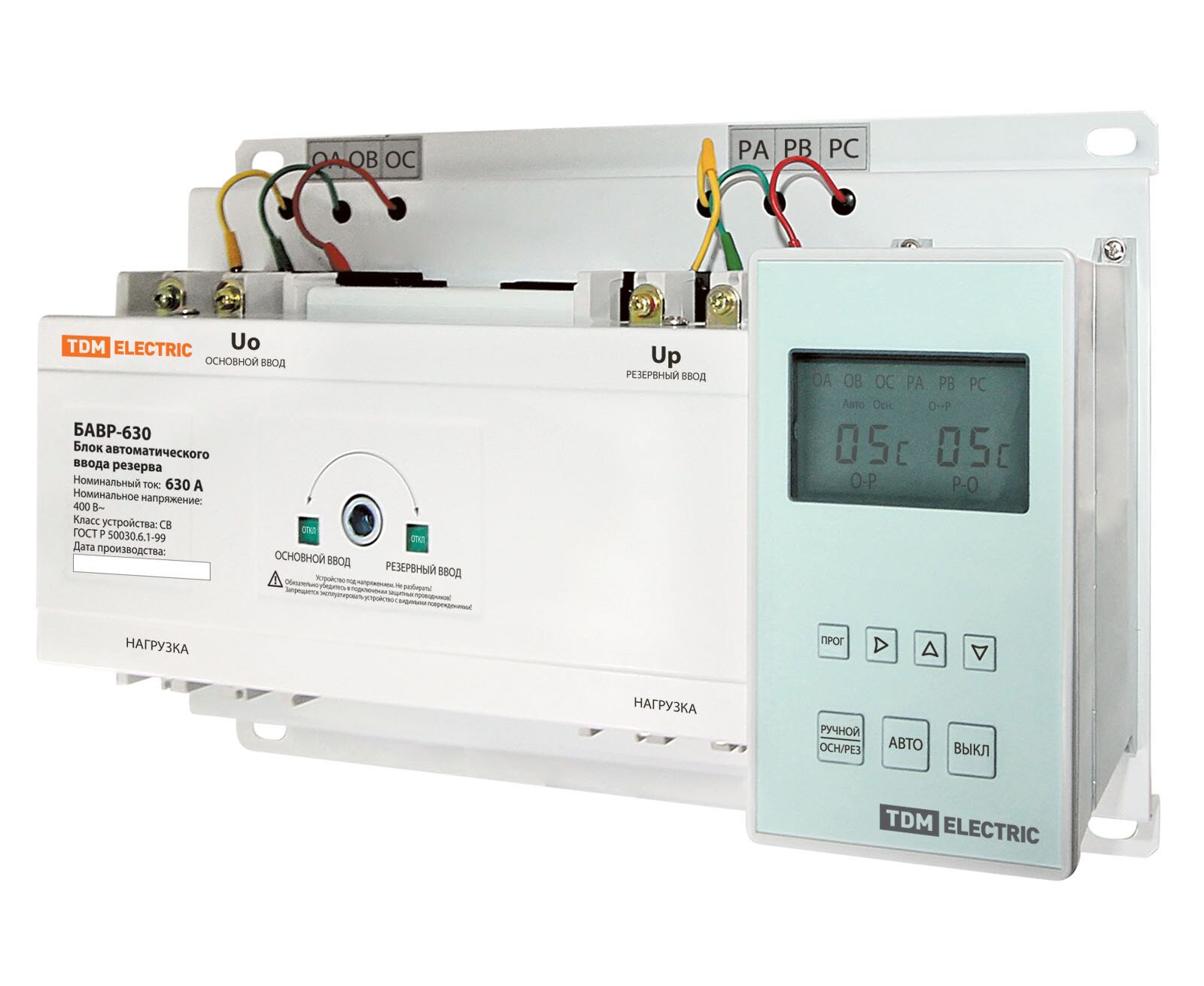

Unitate de transfer automat BAVR 3P 630/630A TDM(SQ0743-0007)
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Высота корпуса, мм:
200
Глубина корпуса, мм:
680
Количество полюсов:
3
Конструкция прибора:
Встраив. устройство фиксированной установки (стационарный)
Макс. допустимое раб. напряжение AC, В:
400
Моторный привод опционально:
Да
Номин. напряжение изоляции Ui, В:
800
Номин. продолжительный ток Iu, А:
630
Номин. раб. ток Ie, А:
630
Подходит для установки в распределит. щит:
Да
Пригоден в качестве предохранительного выключателя:
Да
Пригоден в качестве устройства аварийной остановки:
Да
С блокировкой/запираемый:
Да
С защитой от ошибочных действий:
Да
Степень защиты IP:
30
Тип подключения силовой электрич. цепи:
Болтовое соединение
Условный номин. ток короткого замыкания Iq, кА:
6,3
Ширина корпуса, мм:
330
Основные характеристики
Вес, кг:
0.35
Бренд:
TDM
Габариты
Ширина, мм:
680
Высота, мм:
330
Глубина, мм:
200
Конструкция
- Представляет собой аппарат автономного действия (с возможностью ручного управления), состоящий из 2-х коммутационных аппаратов (силовых автоматических выключателей), управляющего контроллера переключения и моторного привода для взвода/отключения автоматических выключателей и переключения цепи нагрузки от одного источника питания к другому.
Назначение
- Блоки автоматического ввода резерва серии БАВР относятся к коммутационной аппаратуре автоматического переключения предназначенной для аварийных силовых систем с отключением подачи питания к нагрузке во время переключения. БАВР относятся к классу аппаратуры СВ и оснащены максимальными расцепителями тока, главные контакты которых способны включать, проводить и отключать токи короткого замыкания.
- Для коммутации блока контроллера ВБК, вынесенного на дверцу электрического шкафа с БАВРом (арт.SQ0743-0101, SQ0743-0102).
Преимущества
- Использование в БАВР автоматических выключателей позволяет не только переключать ввода, но и обеспечивать защиту линий от перегрузок и токов КЗ;Электронный контроллер БАВРа позволяет точно задавать параметры верхнего и нижнего порога напряжения, что позволяет предотвратить выход из строя дорогостоящих устройств;Три режима работы;Сухой» контакт для запуска генератора;Возможность подключения пожарной сигнализации (вход 24В DC);Возможность калибровки показаний контроллера;
- Длина кабеля 190 мм. (SQ0743-0101)
- Использование многожильного провода обладающего высокой эластичностью и гибкостью, позволяет обеспечить надежную коммутацию проводников в колодке.
- Коммутационная колодка имеет цилиндрические направляющие для надежной фиксации кабеля в устройстве.
Применение
- Жилые помещения (дома, квартиры и т.д.).
- Инфраструктурные объекты (больницы, школы и т.д.).
- Промышленные, коммерческие и бытовые объекты недвижимости
- Щитовое производство. Комплектация щитов АВР (арт.SQ0743-0101, SQ0743-0102).
- Восстановление работоспособности БАВРа при выходе дисплея из строя.
Упаковка
- Руководство по эксплуатации. Паспорт
- БАВР 3П 63/63А, 125/63А по 4 шт.БАВР 3П 160/160А, 250/250А, 250/100А, 250/125А, 250/160А, 250/200А по 2 шт.БАВР 3П 400/400А, 500/500А, 630/630А, 800/800А, 400/250А, 400/315А, 630/400А, 630/500А по 1 шт. БАВР 4П 125/63А по 4 шт.БАВР 4П 400/250А по 1 шт.
