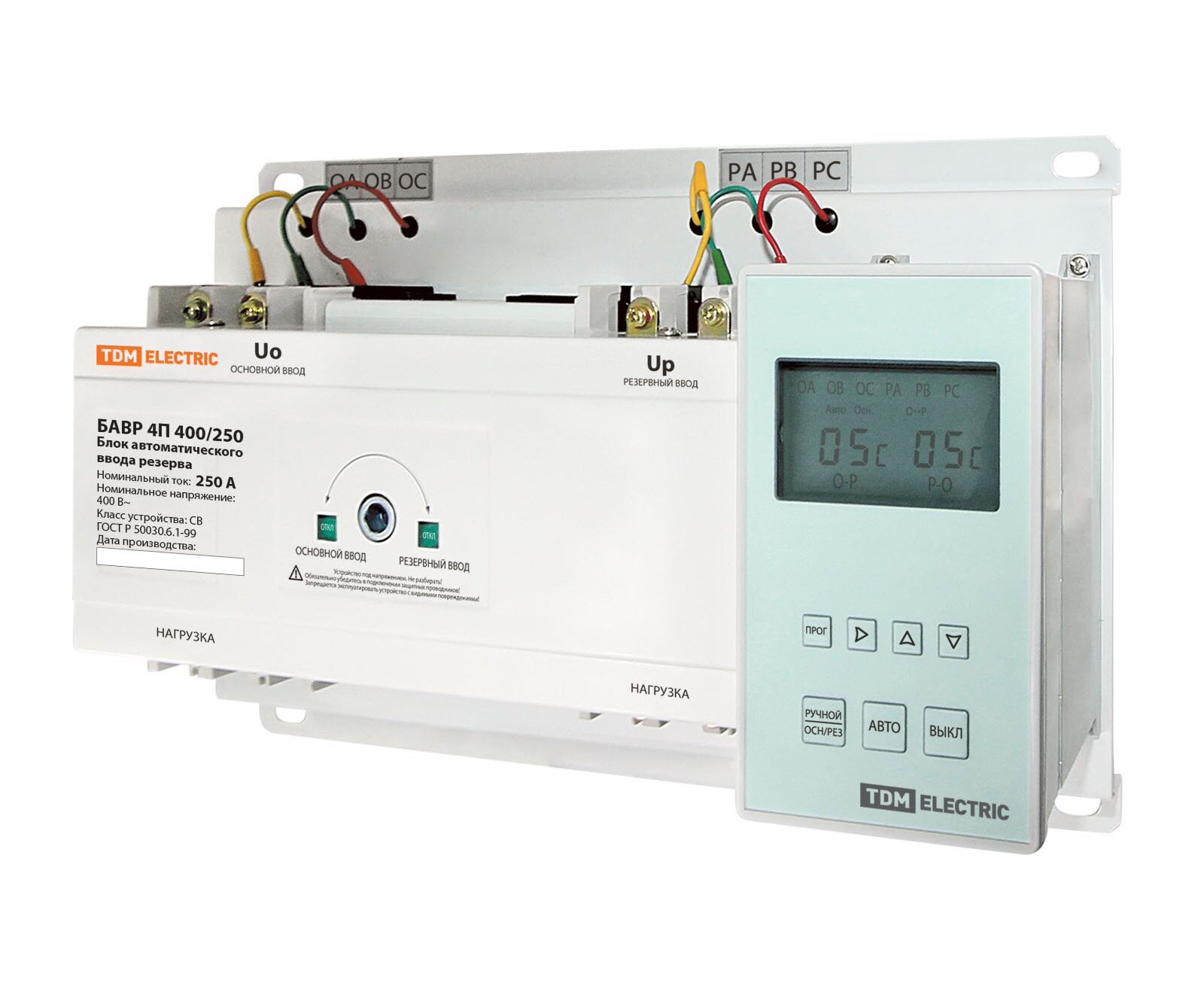

Unitate de transfer automat BAVR 4P 400/250A TDM(SQ0743-0016)

SQ0743-0016
22 367 руб. ПМР
Momentan Indisponibil
On backorder
+
Garanție de returnare ușoară
Retur gratuit in 7 zile
Livrare
Livrare comanda in Moldova si Transnistria
Plată
Plata la primire
Высота корпуса, мм:
160
Глубина корпуса, мм:
240
Количество выключателей/переключателей:
1
Количество полюсов:
4
Конструктивный размер:
  • 400
Конструкция прибора:
Комплектное устройство в корпусе
Макс. допустимое раб. напряжение AC, В:
400
Моторный привод опционально:
Да
Номин. напряжение изоляции Ui, В:
800
Номин. продолжительный ток Iu, А:
250
Номин. раб. ток Ie, А:
250
Номинальная мощность в рабочем режиме при AC-23, 400 В, кВт:
95
Номинальная мощность в рабочем режиме при AC-3, 400 В, кВт:
124
Подходит для установки в распределит. щит:
Да
Подходит для фронтал. монтажа в центре:
Да
Пригоден в качестве главного выключателя:
Да
Пригоден в качестве предохранительного выключателя:
Да
Пригоден в качестве устройства аварийной остановки:
Да
Рабочий механизм за крышкой/дверцей:
Да
С блокировкой/запираемый:
Да
С осью-переходником:
Да
Степень защиты IP:
20
Тип подключения силовой электрич. цепи:
Болтовое соединение
Тип элемента управления:
Ручка-переключатель поворот.
Ширина корпуса, мм:
435
Основные характеристики
Вес, кг:
0.28
Бренд:
TDM
Габариты
Ширина, мм:
435
Длина, мм:
200
Высота, мм:
160
Глубина, мм:
240

Конструкция

  • Представляет собой аппарат автономного действия (с возможностью ручного управления), состоящий из 2-х коммутационных аппаратов (силовых автоматических выключателей), управляющего контроллера переключения и моторного привода для взвода/отключения автоматических выключателей и переключения цепи нагрузки от одного источника питания к другому.

Назначение

  • Блоки автоматического ввода резерва серии БАВР относятся к коммутационной аппаратуре автоматического переключения предназначенной для аварийных силовых систем с отключением подачи питания к нагрузке во время переключения. БАВР относятся к классу аппаратуры СВ и оснащены максимальными расцепителями тока, главные контакты которых способны включать, проводить и отключать токи короткого замыкания.
  • Для коммутации блока контроллера ВБК, вынесенного на дверцу электрического шкафа с БАВРом (арт.SQ0743-0101, SQ0743-0102).

Преимущества

  • Использование в БАВР автоматических выключателей позволяет не только переключать ввода, но и обеспечивать защиту линий от перегрузок и токов КЗ;Электронный контроллер БАВРа позволяет точно задавать параметры верхнего и нижнего порога напряжения, что позволяет предотвратить выход из строя дорогостоящих устройств;Три режима работы;Сухой» контакт для запуска генератора;Возможность подключения пожарной сигнализации (вход 24В DC);Возможность калибровки показаний контроллера;
  • Длина кабеля 190 мм. (SQ0743-0101)
  • Использование многожильного провода обладающего высокой эластичностью и гибкостью, позволяет обеспечить надежную коммутацию проводников в колодке.
  • Коммутационная колодка имеет цилиндрические направляющие для надежной фиксации кабеля в устройстве.

Применение

  • Жилые помещения (дома, квартиры и т.д.).
  • Инфраструктурные объекты (больницы, школы и т.д.).
  • Промышленные, коммерческие и бытовые объекты недвижимости
  • Щитовое производство. Комплектация щитов АВР (арт.SQ0743-0101, SQ0743-0102).
  • Восстановление работоспособности БАВРа при выходе дисплея из строя.

Упаковка

  • Руководство по эксплуатации. Паспорт
  • БАВР 3П 63/63А, 125/63А по 4 шт.БАВР 3П 160/160А, 250/250А, 250/100А, 250/125А, 250/160А, 250/200А по 2 шт.БАВР 3П 400/400А, 500/500А, 630/630А, 800/800А, 400/250А, 400/315А, 630/400А, 630/500А по 1 шт. БАВР 4П 125/63А по 4 шт.БАВР 4П 400/250А по 1 шт.
