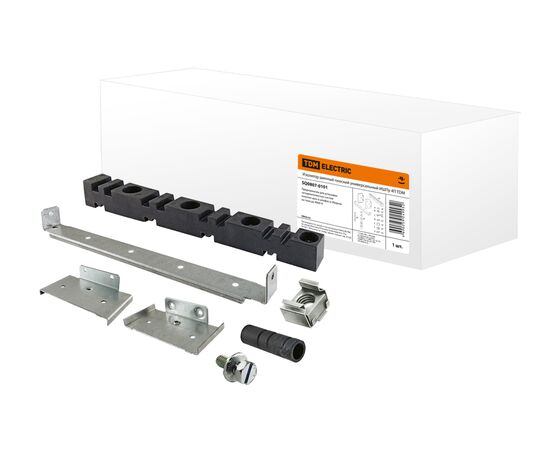

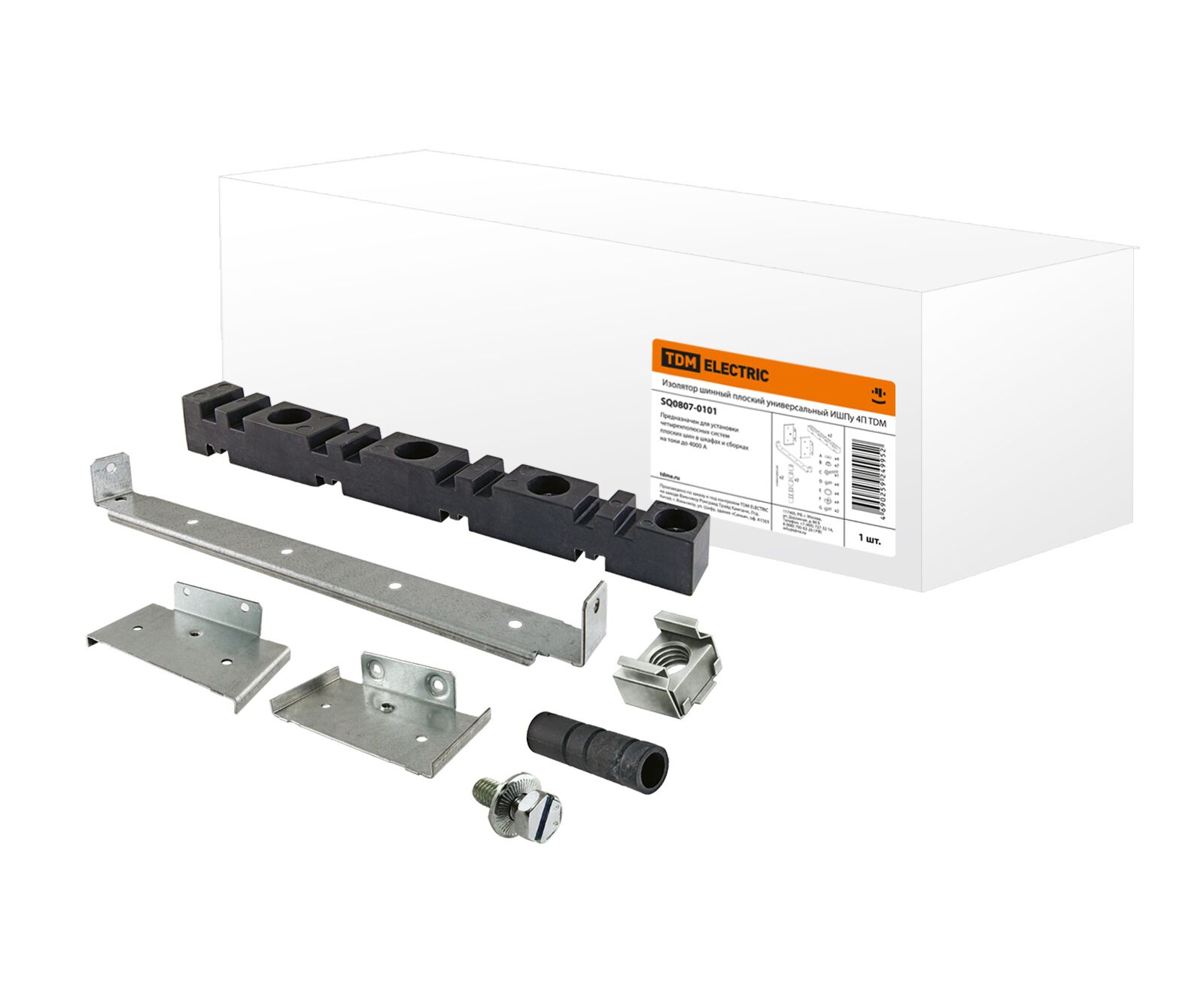

Izolator universal pentru bare colectoare ISHPU 4P TDM (set) (SQ0807-0101)

Конструкция

• В корпусе изолятора с двух сторон имеются пазы для вертикальной установки шин толщиной 5 и 10 мм.
• Шины размещаются вертикально между парой изоляторов, которые скрепляются при помощи соединительных шпилек и гаек.
• Шины устанавливаются по шкафу минимум на двух парах изоляторов.
• Для исключения возможности пробоя на соединительные шпильки рекомендуется использовать изоляторы соединительных шпилек.
• Изолятор крепится к корпусу при помощи соединительных скоб.

Материалы

• Корпус изоляторов выполнен из диэлектрического пластика, армированного стекловолокном.
• Крепеж и соединительные скобы выполнены из оцинкованной стали.

Назначение

• Крепление токоведущих шин внутри силовых шкафов или сборок, а также для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.

Преимущества

• Готовый к применению набор для организации шинопроводов на номинальные токи до 4000 А.
• Конструкция и высокая прочность изолятора гарантируют устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.
• Простая конструкция изолятора позволяет осуществить быструю сборку систем медных и алюминиевых шин.

Применение

• Шкафы, щиты, сборки, панели.

Упаковка

• Изолятор шинный плоский универсальный ИШПу 4П TDM (комплект) по 10 шт.
