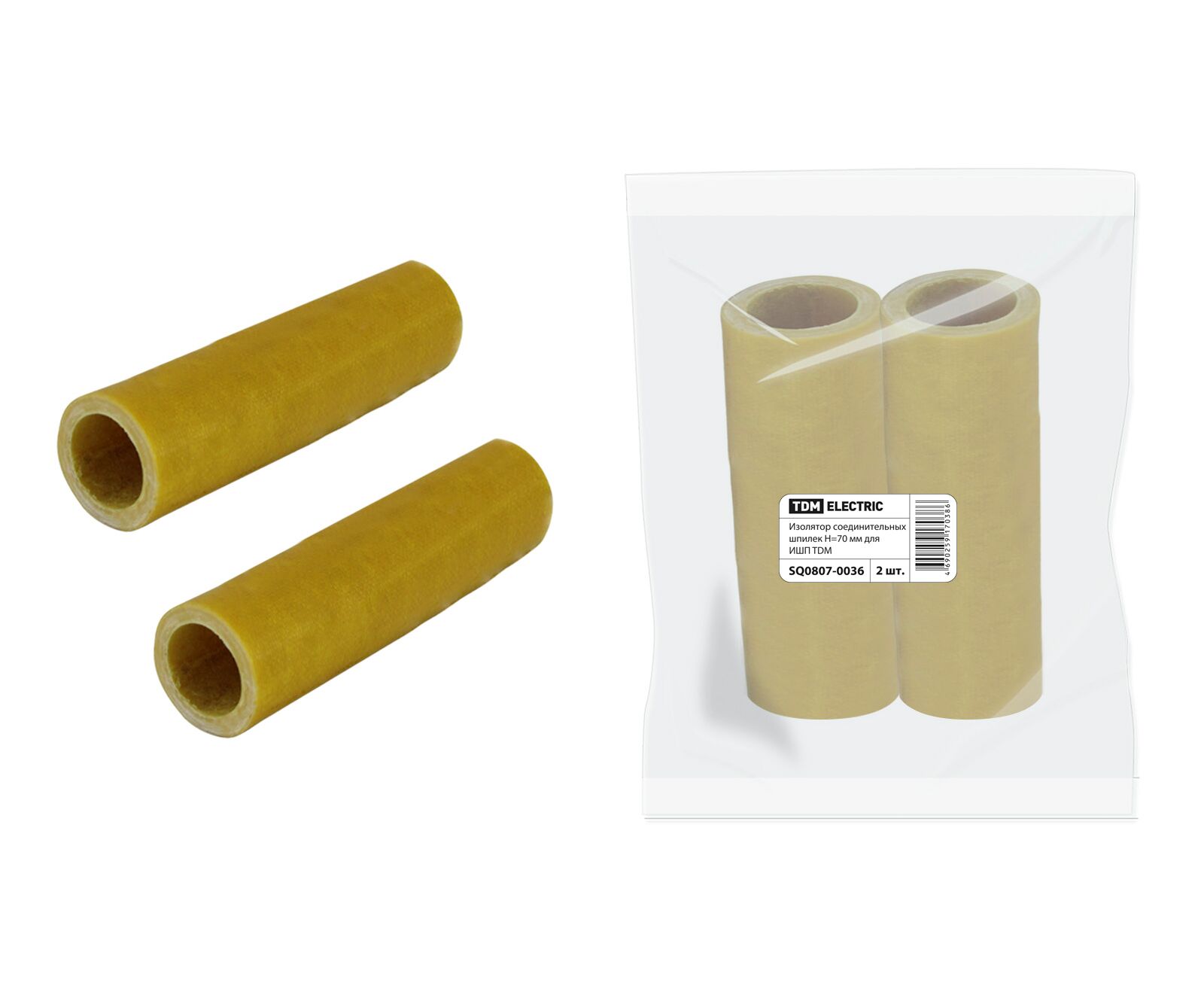

Izolator știft de conectare H=70mm pentru TDM ISR (2 buc)(SQ0807-0036)

SQ0807-0036
30 руб. ПМР
in stoc
in stoc
+
Garanție de returnare ușoară
Retur gratuit in 7 zile
Livrare
Livrare comanda in Moldova si Transnistria
Plată
Plata la primire
Наруж. диаметр, мм:
18
Основные характеристики
Вес, кг:
0.03
Бренд:
TDM
Дополнительные характеристики
Гарантия производителя:
5 лет
Габариты
Длина, мм:
70

Конструкция

  • В корпусе изолятора с двух сторон имеются пазы для вертикальной установки шин толщиной 5 и 10 мм.
  • Шины устанавливаются по шкафу минимум на двух парах изоляторов.
  • Для исключения возможности пробоя на соединительные шпильки рекомендуется использовать изоляторы соединительных шпилек.
  • Шины размещаются вертикально между парой изоляторов, которые скрепляются при помощи соединительных шпилек/болтов М12 и гаек.
  • Изолятор крепится к монтажной пластине или корпусу с помощью соединительной шпильки и гайки.

Материалы

  • Материал изоляторов – армированный стекловолокном полиэстр.
  • Материал изоляторов соединительных шпилек – стекло-волоконная ткань, покрытая эпоксидной смолой.

Назначение

  • Предназначены для крепления, фиксации и изоляции токоведущих шин в электрических шкафах и щитах с номинальным током 250 А – 4000 A.

Преимущества

  • Конструкция и высокая прочность изолятора гарантируют устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.
  • Изоляция системы шин от конструкций сборок позволяет легко организовать прокладку шинной трассы.
  • Простая конструкция изолятора позволяет осуществить быструю сборку систем медных и алюминиевых шин на токи 250 – 4000 A.

Применение

  • Используются при сборке НКУ различного назначения.

Упаковка

  • ИШП для шин 5 и 10 мм 180 мм по 2 шт.ИШП для шин 5 и 10 мм 270 мм по 2 шт.ИШП для шин 5 и 10 мм 370 мм по 2 шт.H=20 мм для ИШП по 2 шт.H=30 мм для ИШП по 2 шт.H=40 мм для ИШП по 2 шт.H=50 мм для ИШП по 2 шт.H=60 мм для ИШП по 2 шт.H=70 мм для ИШП по 2 шт.H=90 мм для ИШП по 2 шт.H=110 мм для ИШП по 2 шт.H=150 мм для ИШП по 2 шт.H=1000 мм для ИШП по 5 шт.
