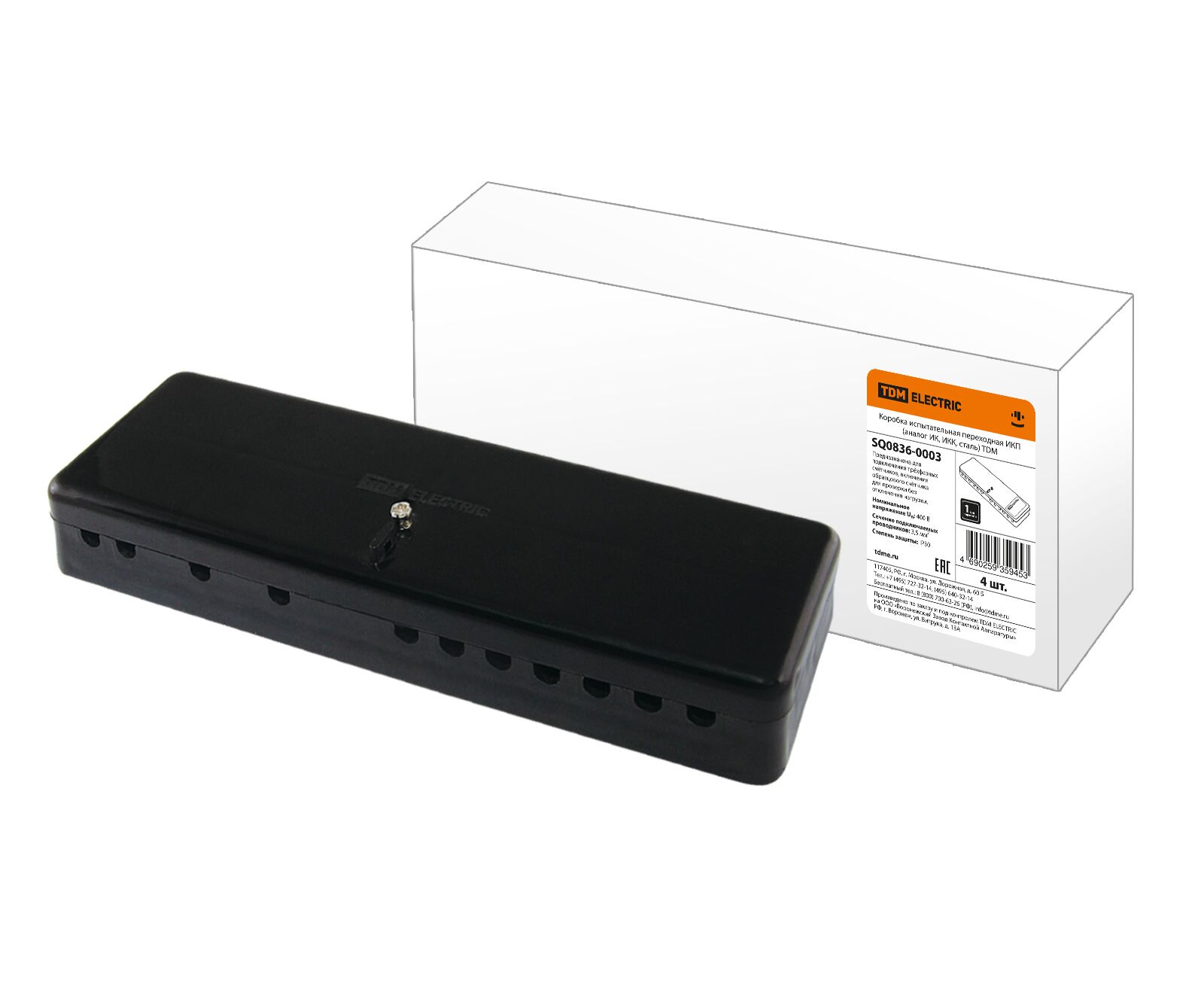

Cutie de testare de tranziție IKP (analogic IK, IKK, oțel) TDM(SQ0836-0003)

Конструкция

• Конструктивно устройство состоит из:основания с группами контактов (зажимов), к которым подключаются цепи напряжения (0, A, B, C) и тока (1 – 7).защитной крышки, фиксируемой винтом, с возможностьюопломбировки.

Материалы

• Контактная группа изготовлена из оцинкованной стали, что позволяет применять как медные, так и алюминиевые проводники.
• Корпус изготовлен из карболита – материала, стойкого к высоким (до 300°), температурам, обладающего высокой механической и коррозийной устойчивостью, отличными электроизо-ляционными свойствами (диэлектрическая постоянная от 5.6 до 8.85), не подверженного воздействию агрессивных сред.
• Винты изготовлены из оцинкованной стали.

Назначение

• Подключение трехфазных индукционных и электронных счетчиков, закорачивание (шунтирование) вторичных цепей измерительных трансформаторов тока, отключение токовых цепей и цепей напряжения в каждой фазе счетчиков при их замене, включение образцового счетчика для проверки без отключения нагрузки потребления.

Применение

• Шкафы различного назначения, щиты и сборки, укомплектованные трехфазными счетчиками электрической энергии.
• Согласно главе 1.5, п.15.23 ПУЭ 7 издания, цепи учета электрической энергии необходимо выводить на специальные зажимы или испытательные коробки (клеммники).
