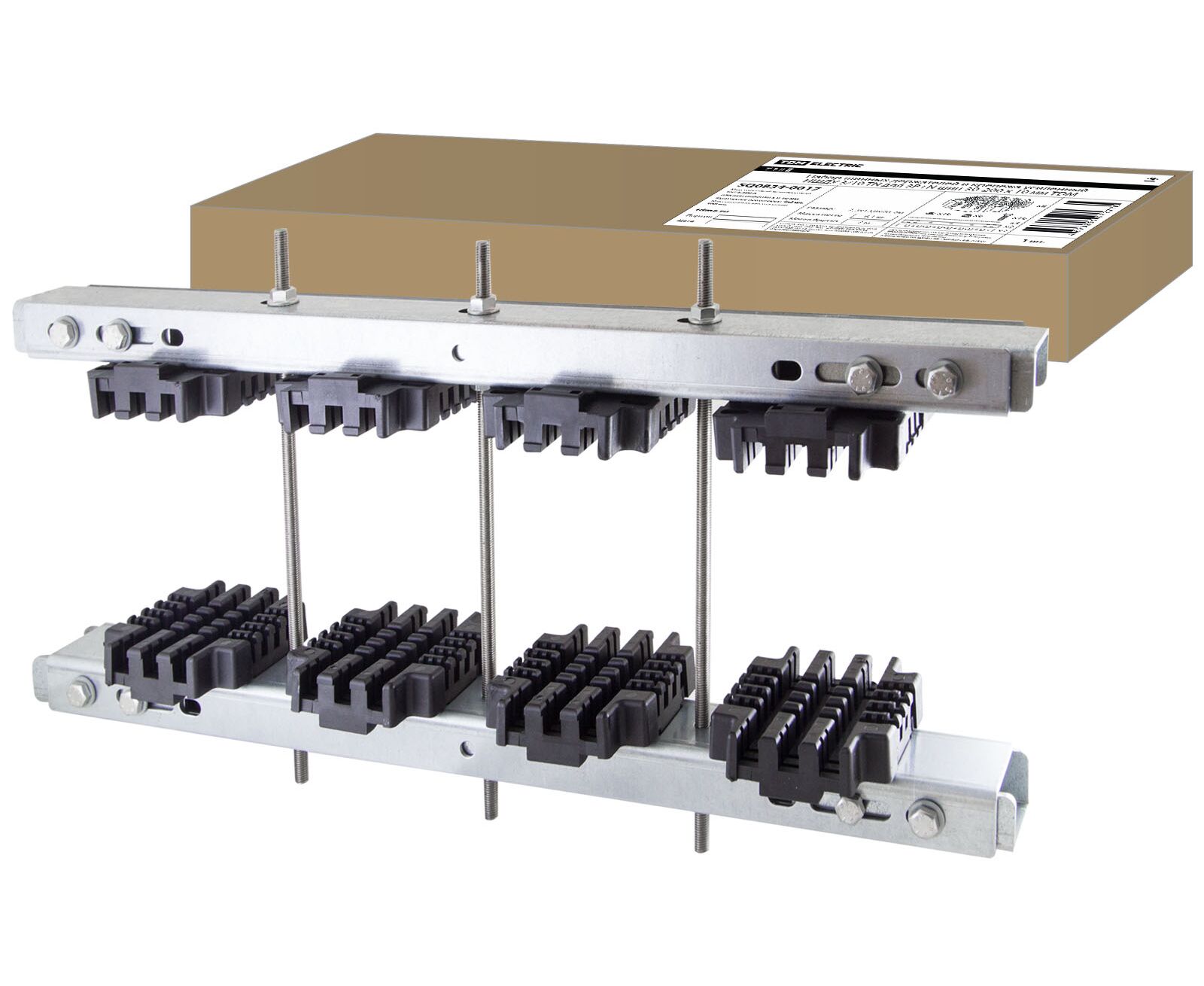

Set suporturi de bare colectoare și elemente de fixare armate NShDU 3/10 TN pentru bare colectoare 3P+N 30-200 x 10 mm (SQ0834-0017)

Аналоги

• LEGRAND - XL3 6300 Шинодержатель / 37312

Комплект поставки

• Шпилька – 3 шт.
• Изолятор – 8 шт.
• Болт – 16 шт.
• Гайка с фланцем – 6 шт.
• Шайба – 16 шт.
• Держатель изолятора (внутренний) – 2 шт.
• Держатель изолятора (наружный) – 2 шт.
• Руководство по эксплуатации. Паспорт – 1 шт.

Конструкция

• Для установки НШДУ в шкафах можно использовать набор для крепления профиля (SQ0834-0009), предварительно просверлив несколько отверстий.

Материалы

• Шинодержатели выполнены из диэлектрического пластика, армированного стекловолокном.
• Профиль и крепежи выполнены из оцинкованной стали.

Назначение

• Для фиксации медных и алюминиевых плоских шин высотой от 30 до 200 мм, толщиной 5 и 10 мм внутри щитового оборудования.
• Для использования в 3-фазной сети с номинальным током до 6300 А и номинальным напряжением до 1000 В.

Преимущества

• Установка токоведущих шин высотой от 30 до 200 мм.
• Легкий и простой монтаж.
• 4 пары изоляторов для установки 12 шин толщиной 10 мм, или 16 шин толщиной 5 мм.
• Регулируемое расстояние между фазами (шаг 10 мм).

Применение

• При сборке НКУ различного назначения.
