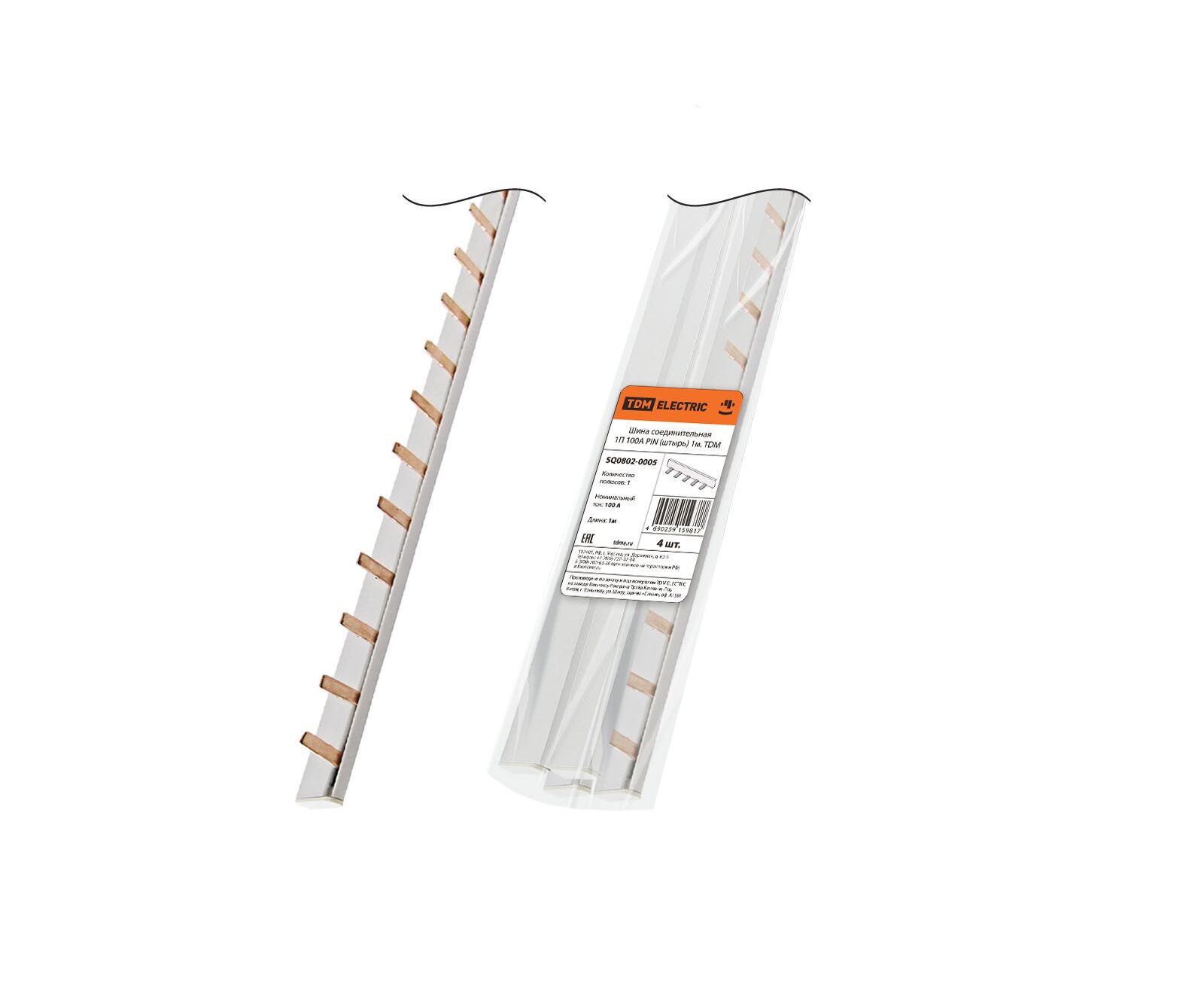

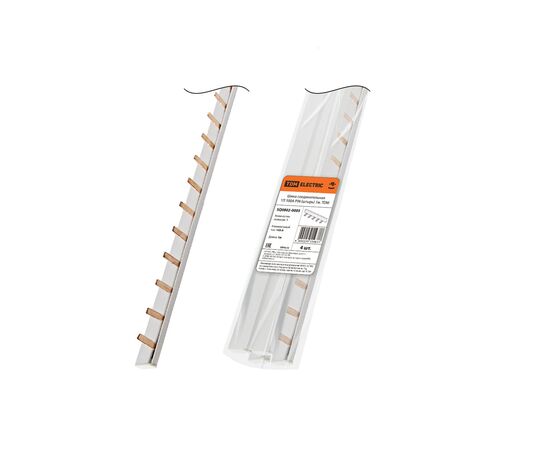

Bus de conectare 1P 100A PIN (pin) 1m. TDM(SQ0802-0005)
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Изоляция:
Да
Количество полюсов:
1
Количество фаз:
1
Макс. допустимое раб. напряжение Ue, В:
415
Номин. импульсное напряжение, кВ:
4
Номин. продолжительный ток Iu, А:
100
Поперечное сечение, мм2:
22
Размер шага, мм:
18
Способ монтажа/крепления:
Сверху
Тип электрического подключения:
Штырь (Pin)
Условный номин. ток короткого замыкания Iq, кА:
25
Основные характеристики
Вес, кг:
0.32
Бренд:
TDM
Дополнительные характеристики
Гарантия производителя:
5 лет
Габариты
Ширина, мм:
20
Длина, мм:
1000
Высота, мм:
13
Комплектация
- Паспорт
Конструкция
- Однополюсная гребенка состоит из одной сплошной медной пластины прямоугольного сечения (шинки) на которой выполнены ответвления через определенное расстояние для параллельного подключения модульных автоматов, УЗО, дифавтоматов, контакторов . Пластина помещается в специальный пластиковый корпус из негорючего материала. Двух и трехполюсные шины имеют соответственно две и три сплошные пластины отделенные друг от друга изоляционной перегородкой.
Материалы
- Изолирующий профиль изготовлен из самозатухающего пластика
Назначение
- Шины соединительные используются для удобного и безопасного соединения групп:- автоматических выключателей;– автоматических выключателей, управляемых дифференциальным током (АВДТ);– выключателей, управляемых дифференциальным током (УЗО) и других модульных устройств.
Преимущества
- Возможность коммутации группы автоматических выключателей без использования провода
Применение
- В шкафах, щитах, сборках.
