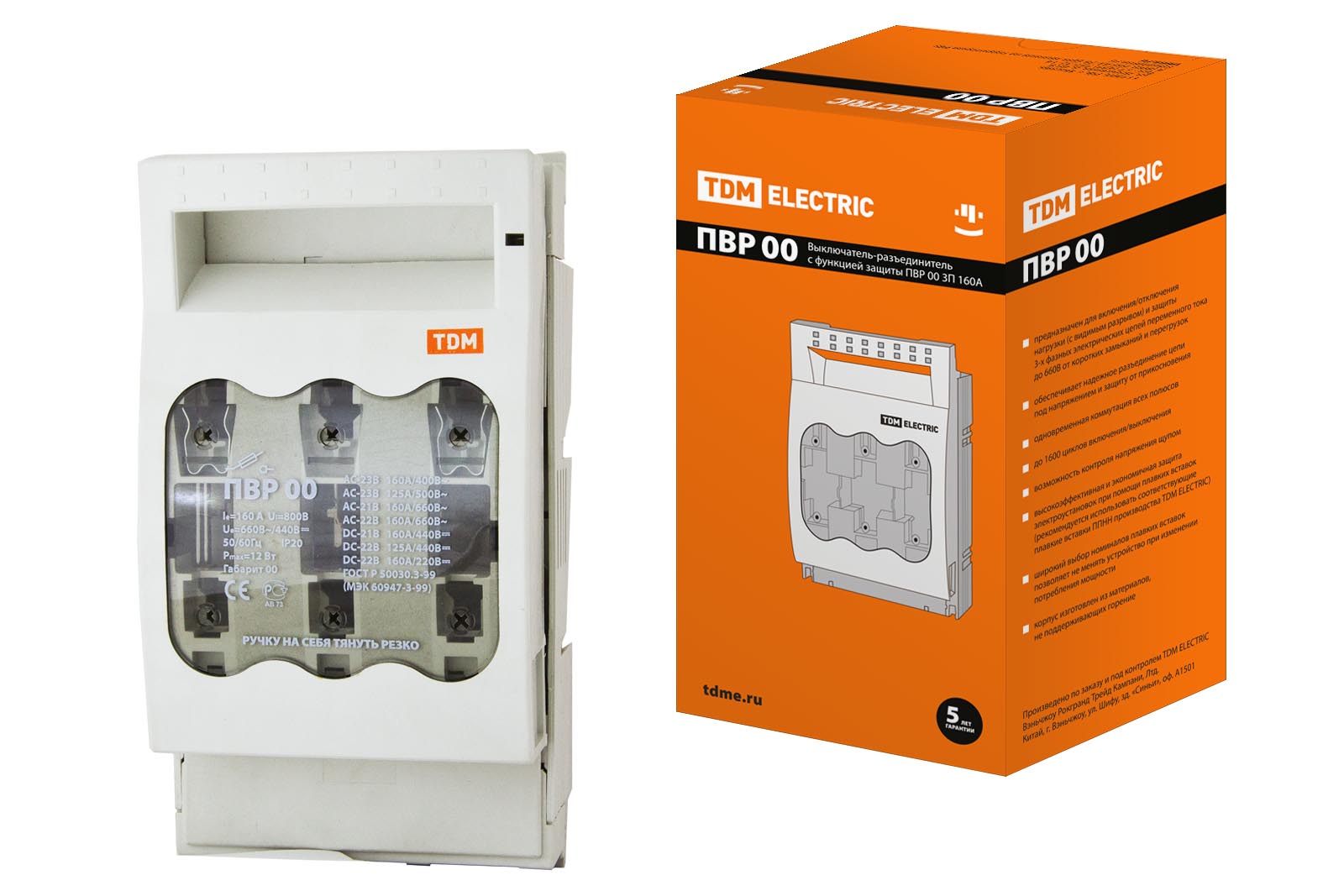

Întrerupător-separator cu funcție de protecție ПВР 00, 3П, 160 A TDM

Construcție

• Bază cu trei poli, echipată cu șine pentru conectare și cleme pentru inserții fuzibile; carcase cu blocuri pentru inserții fuzibile, cu manete ce permit deconectarea sarcinii pe fază sau trifazată. La deconectarea trifazată se folosește o construcție cu pârghie specială, care unește blocurile într-o singură structură. Ecran protector inferior al contactelor.

Materiale

• Previne oxidarea acesteia în timpul exploatării
• Carcasa întrerupătorului‑separator este realizată din poliamidă ignifugă, armată cu fibră de sticlă (PA‑6.6).

Destinație

• Pornirea/oprirea sarcinii (cu întrerupere vizibilă).
• Protecție a circuitelor electrice trifazate de curent alternativ până la 660 V și curent continuu până la 440 V împotriva scurtcircuitelor și suprasarcinilor.

Avantaje

• Posibilitatea montării PPVR direct pe șine în mod standard (cu șuruburi) sau prin terminal pentru șine (art. SQ0726‑0016)
• Utilizarea simultană a șinelor de cupru ca element de transmisie și de fixare economisește spațiu și ajută la eliminarea cablurilor.
• Montare pe sistem de șine cu distanțe inter‑șină uzuale de 100 mm (pentru PPVR 00) și 185 mm (pentru PPVR 1, 2, 3).
• Dispozitivul asigură o deconectare sigură a circuitului sub tensiune cu comutare simultană sau pe fază a tuturor polilor.

Aplicații

• PPVR sunt incluse în proiectele multor ansambluri tipice, cele mai răspândite fiind dulapurile de joasă tensiune (ȘJN).

Ambalare

• PPVR 00/100‑6 3P 160A – 8 buc.; PPVR 1/185‑6 3P 250A – 2 buc.; PPVR 1/185‑1 3P 250A – 2 buc.; PPVR 2/185‑6 3P 400A – 2 buc.; PPVR 2/185‑1 3P 400A – 2 buc.; PPVR 3/185‑6 3P 630A – 2 buc.; PPVR 3/185‑1 3P 630A – 2 buc.
