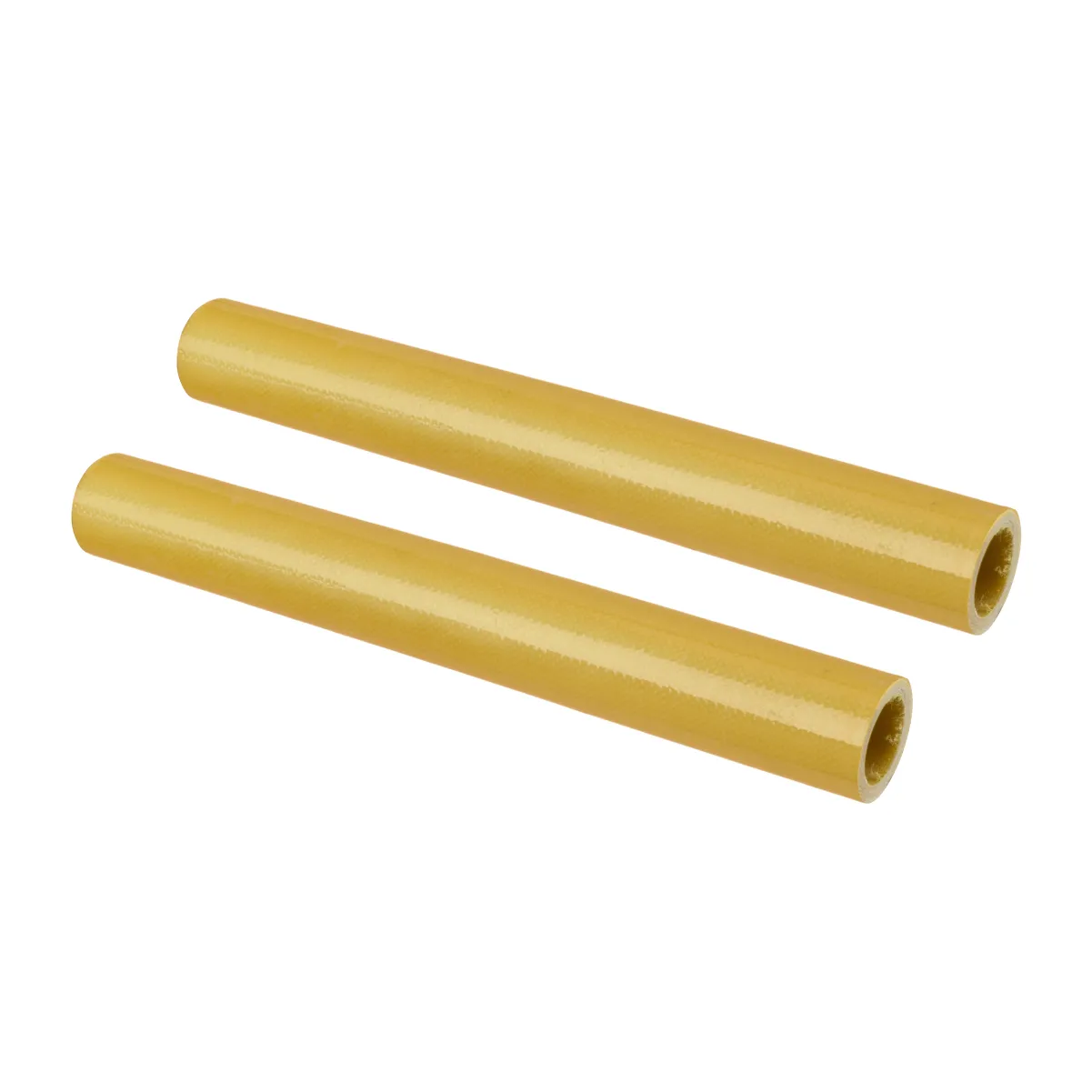

Izolator de şuruburi de legătură H=150 mm pentru IȘP TDM (2 buc.)

Construcție

• În corpul izolatorului există caneluri pe ambele părți pentru montarea verticală a șinelor cu grosimea de 5 și 10 mm.
• Șinele sunt instalate pe dulap, minimum pe două perechi de izolatori.
• Pentru a elimina riscul de perforare a șuruburilor de legătură, se recomandă utilizarea izolatorilor pentru șuruburile de legătură.
• Șinele sunt poziționate vertical între o pereche de izolatori, care sunt unite cu ajutorul șuruburilor/bolțurilor de legătură M12 și a piulițelor.
• Izolatorul se fixează pe placa de montaj sau pe carcasă cu ajutorul unui șurub de legătură și a unei piulițe.

Materiale

• Materialul izolatoarelor – poliester armat cu fibră de sticlă.

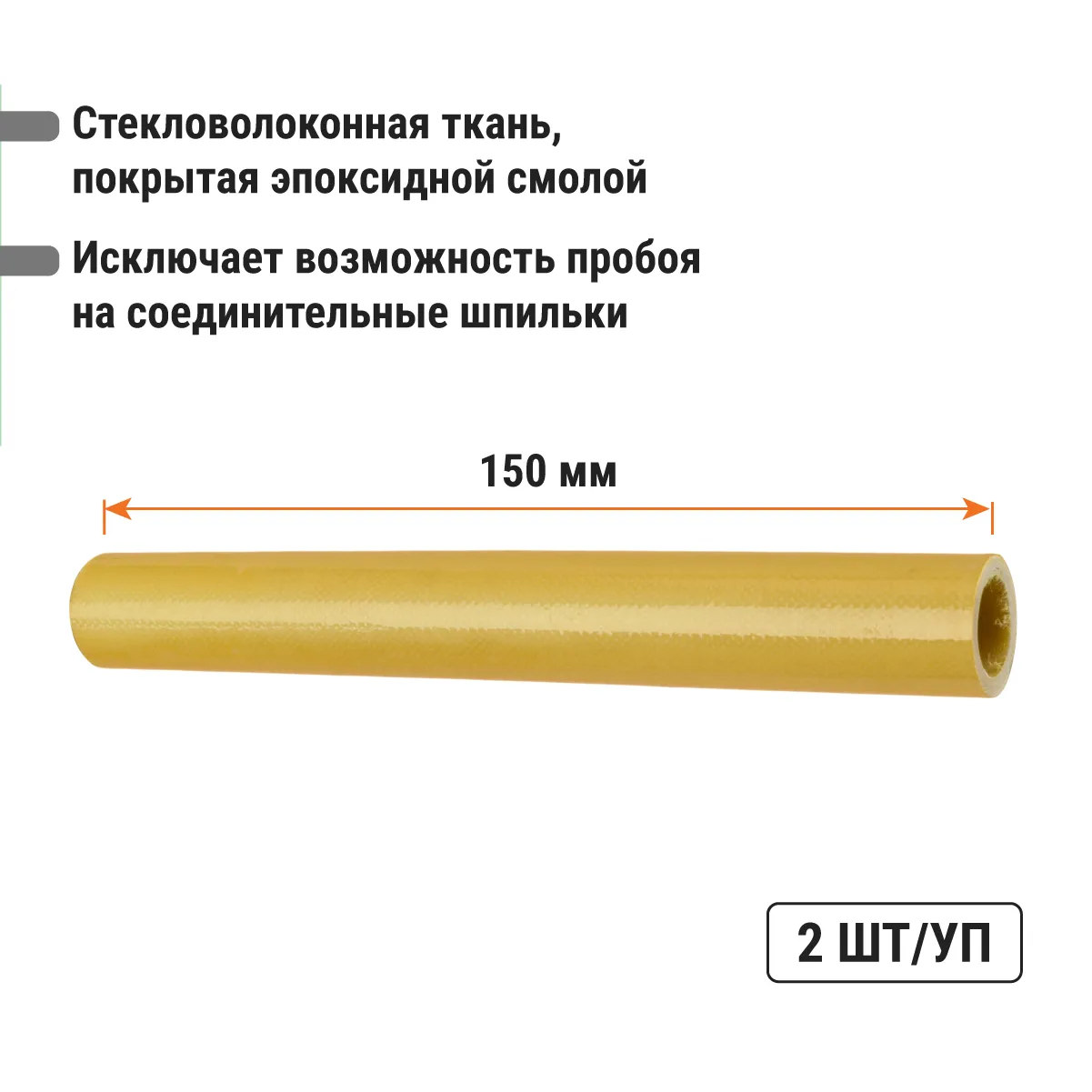

• Materialul izolatoarelor pentru șuruburile de legătură – țesătură din fibră de sticlă, acoperită cu rășină epoxidică.

Destinație

• Destinate fixării, susținerii și izolării șinelor conductoare de curent în dulapuri și panouri electrice cu curent nominal 250 A – 4000 A.

Avantaje

• Designul și rezistența mare a izolatorului garantează stabilitatea la sarcini dinamice în caz de curenți de scurtcircuit.
• Izolarea sistemului de șine de structurile ansamblurilor permite o organizare ușoară a traseului de cablare a șinelor.
• Construcția simplă a izolatorului permite asamblarea rapidă a sistemelor de șine din cupru și aluminiu pentru curenți de 250 – 4000 A.

Aplicare

• Se utilizează la asamblarea NKU de diferite destinații.

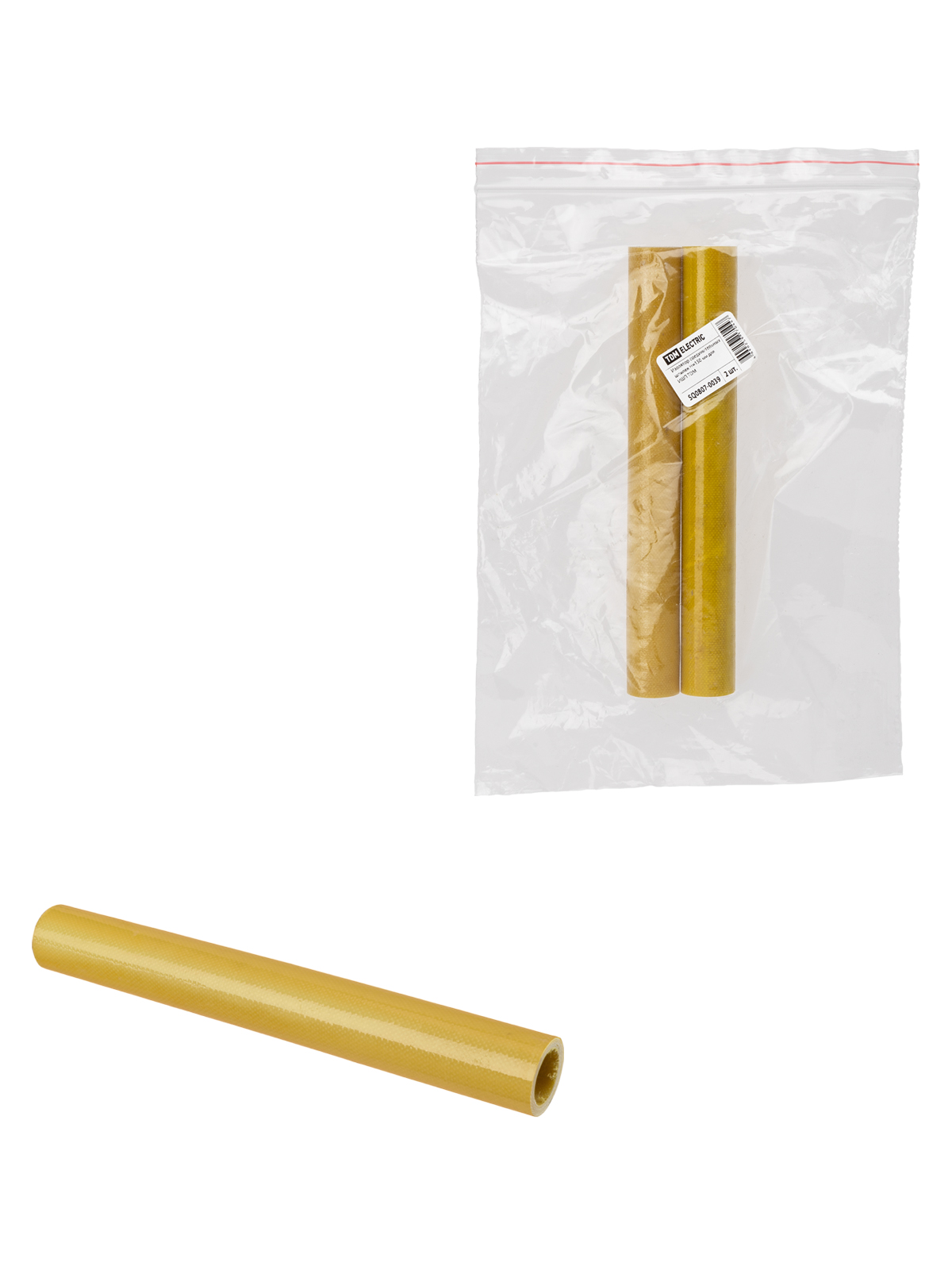

Ambalare

• ISP pentru șine de 5 și 10 mm, 180 mm, 2 buc.; ISP pentru șine de 5 și 10 mm, 270 mm, 2 buc.; ISP pentru șine de 5 și 10 mm, 370 mm, 2 buc.; H=20 mm pentru ISP, 2 buc.; H=30 mm pentru ISP, 2 buc.; H=40 mm pentru ISP, 2 buc.; H=50 mm pentru ISP, 2 buc.; H=60 mm pentru ISP, 2 buc.; H=70 mm pentru ISP, 2 buc.; H=90 mm pentru ISP, 2 buc.; H=110 mm pentru ISP, 2 buc.; H=150 mm pentru ISP, 2 buc.; H=1000 mm pentru ISP, 5 buc.
