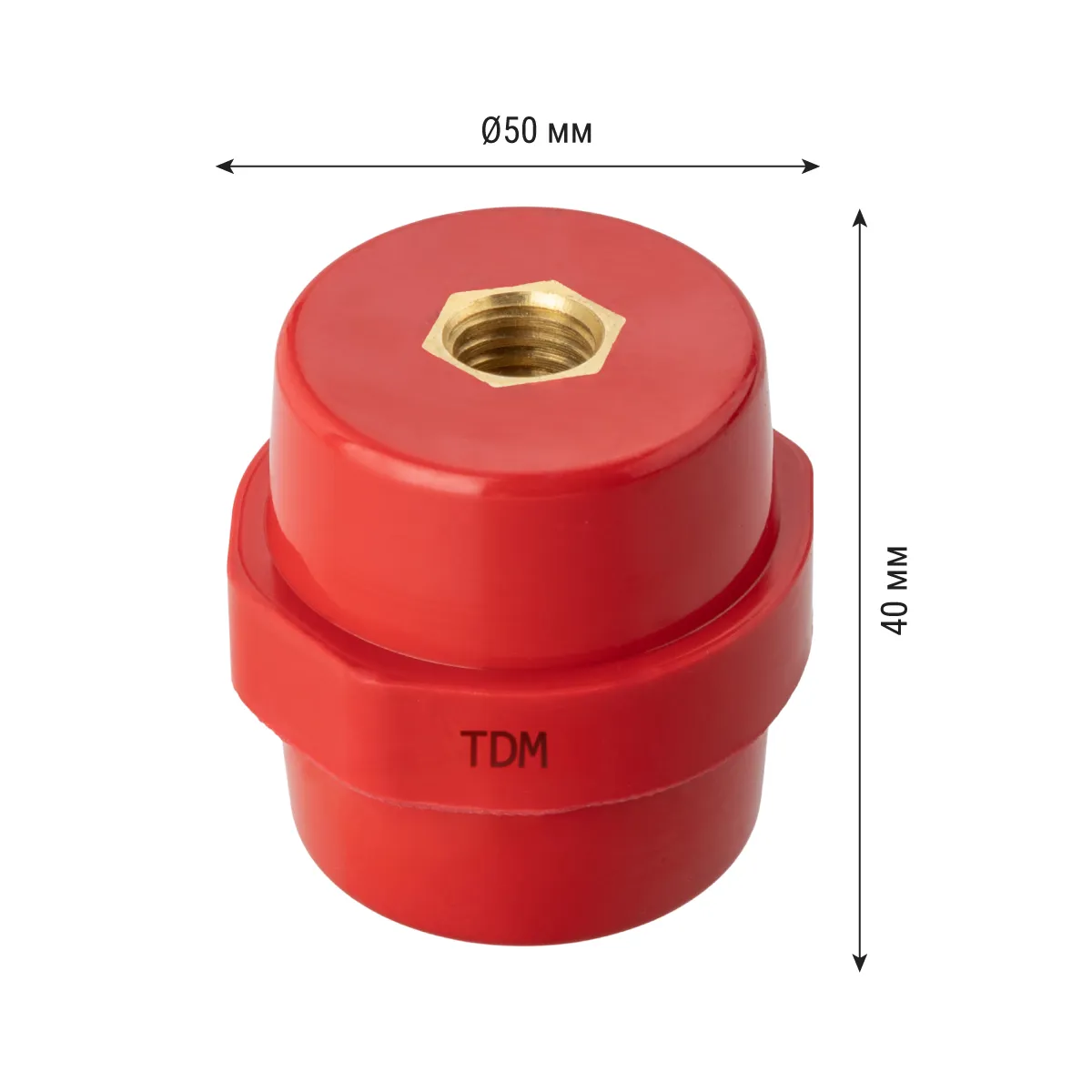

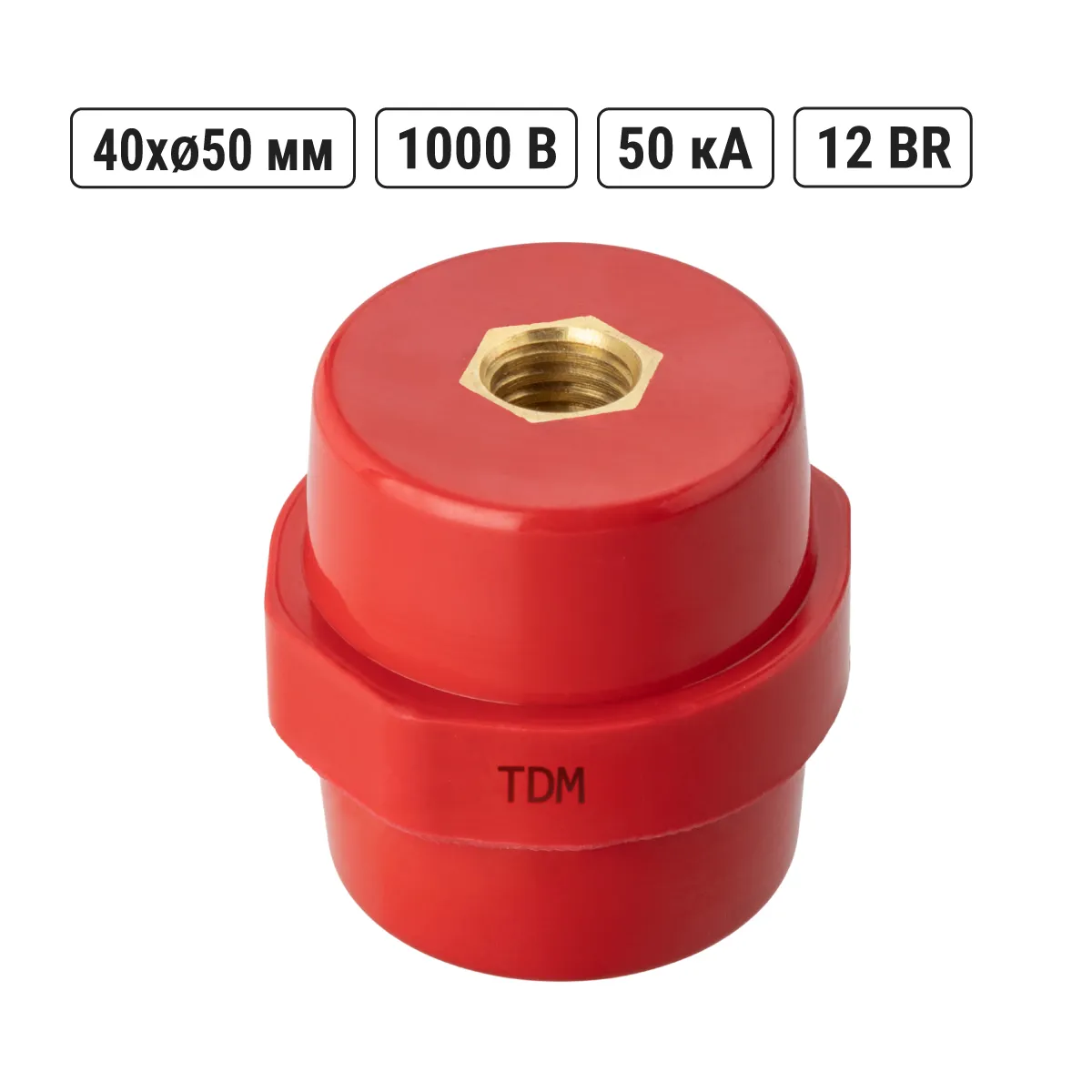

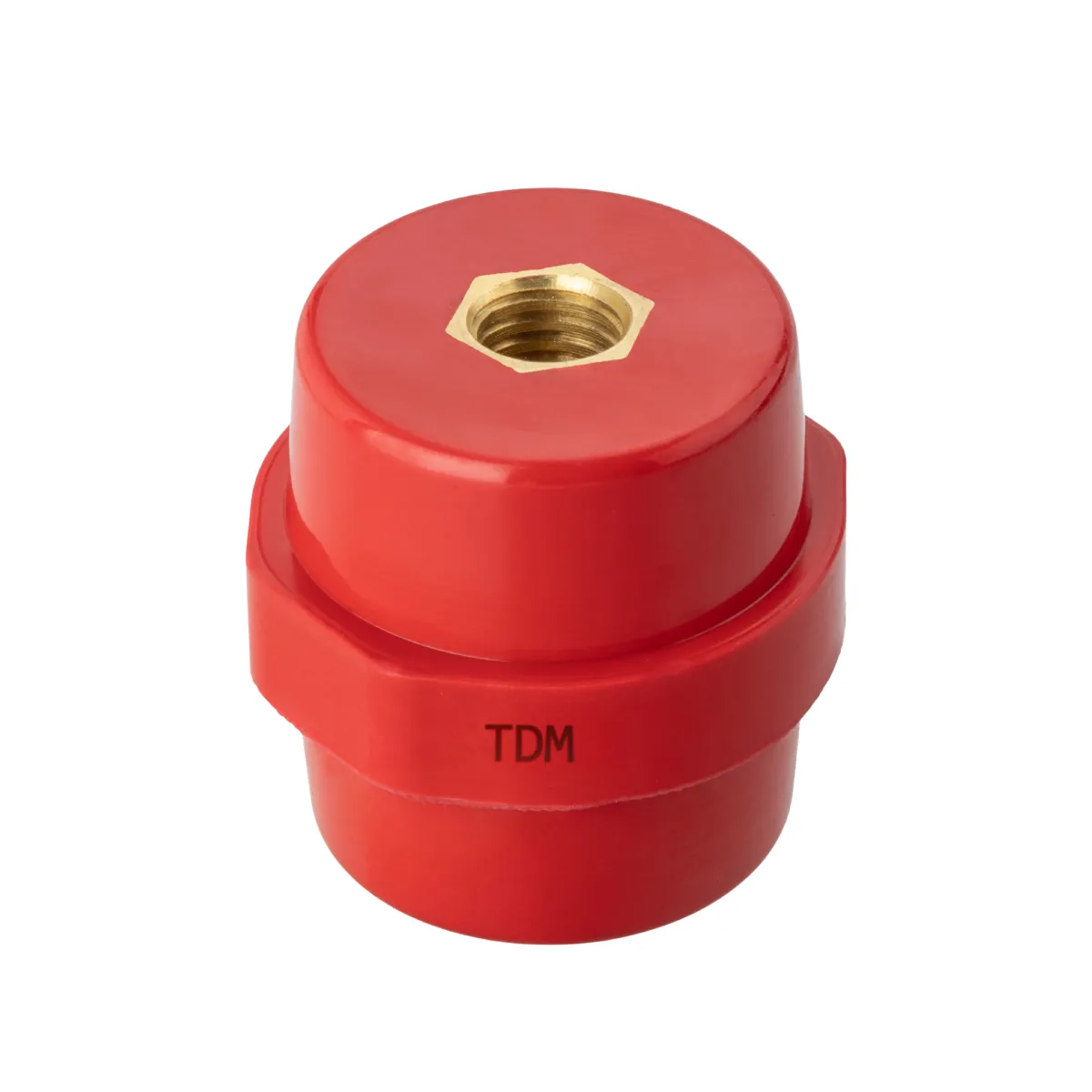

Izolator SM40 de putere N40xD40xM10mm TDM

Construcție

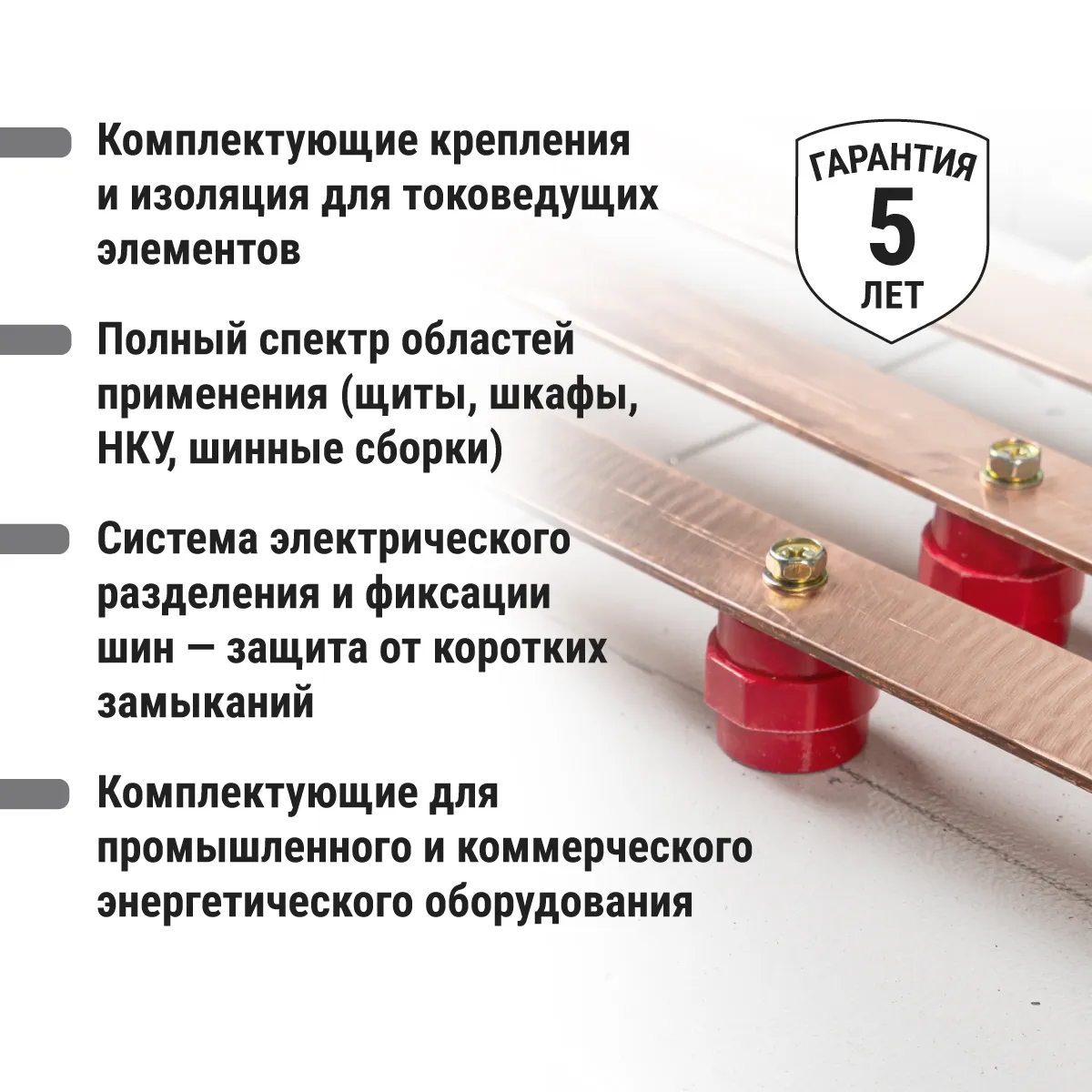

• Izolatorul se fixează pe o parte cu ajutorul unui șurub la placa de montaj sau la carcasă, iar pe cealaltă parte la izolator se atașează șina conductoare de curent.
• Fiecare șină este instalată minimum pe doi izolatori (la capetele șinei).
• Se poate monta izolatori intermediați (în funcție de schema de montaj și lungimea șinei).
• În pachet, împreună cu șurubul, este inclusă șaiba Grover, care previne desfășurarea spontană a șurubului.

Materiale

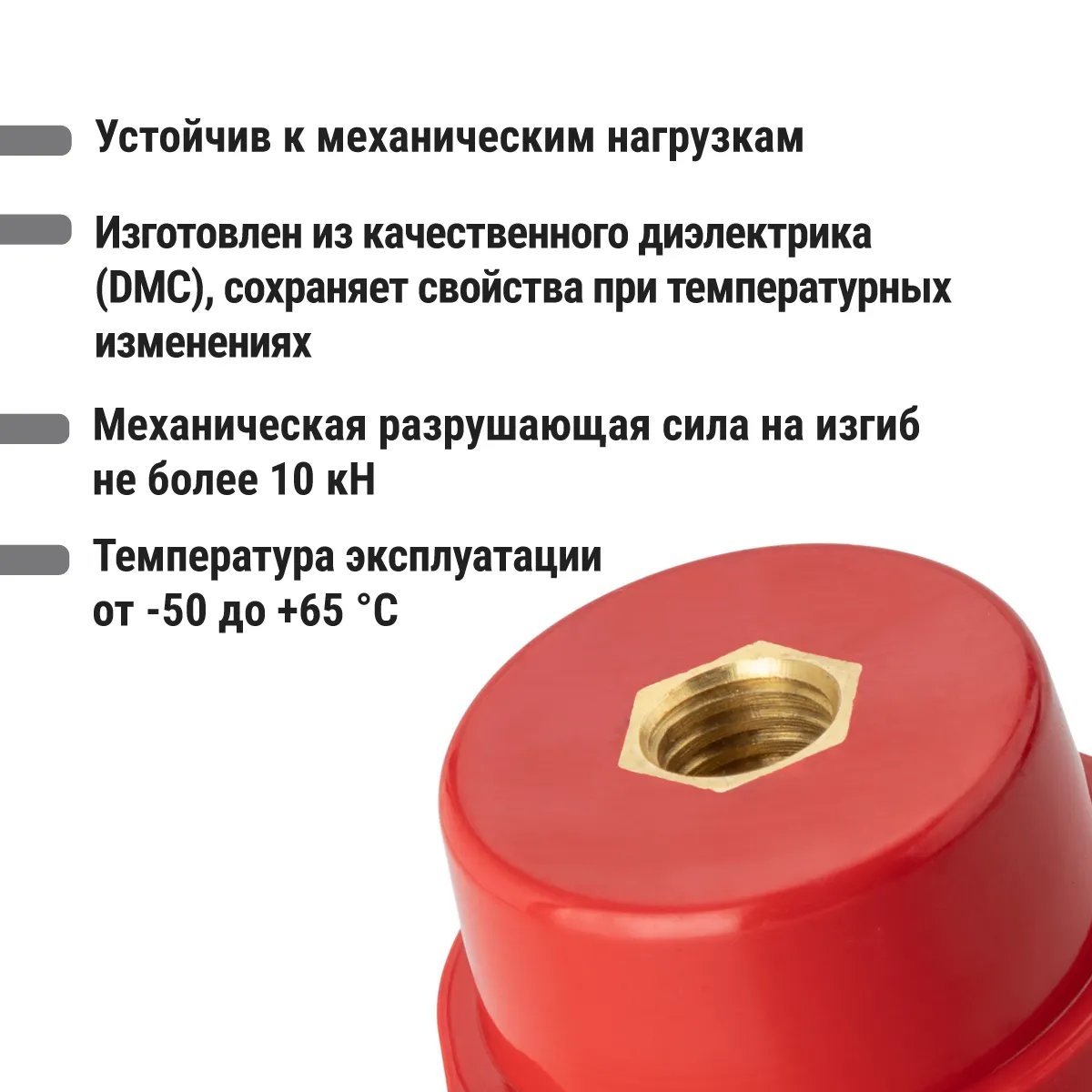

• Carcasa izolatorilor este realizată din plastic dielectric, armat cu fibră de sticlă (BMC – Bulk – Mould Composite).
• În „corp” izolatorilor sunt încorporate piulițe din alamă pentru fixarea la structurile metalice ale carcasei și la șină.

Destinație

• Pentru fixarea șinelor conductoare de curent în interiorul dulapurilor de putere sau ansamblurilor, precum și pentru fixarea și izolarea statică a părților sub tensiune de carcasa și panourile ansamblului.

Avantaje

• Izolatori cu neinflamabilitate absolută.
• Învelitoarea închisă la bază asigură fixarea sigură a șurubului.
• Pot fi instalate atât în poziție orizontală, cât și verticală.

Aplicații

• Izolatorii SM sunt utilizați la asamblarea NKU cu diverse destinații.

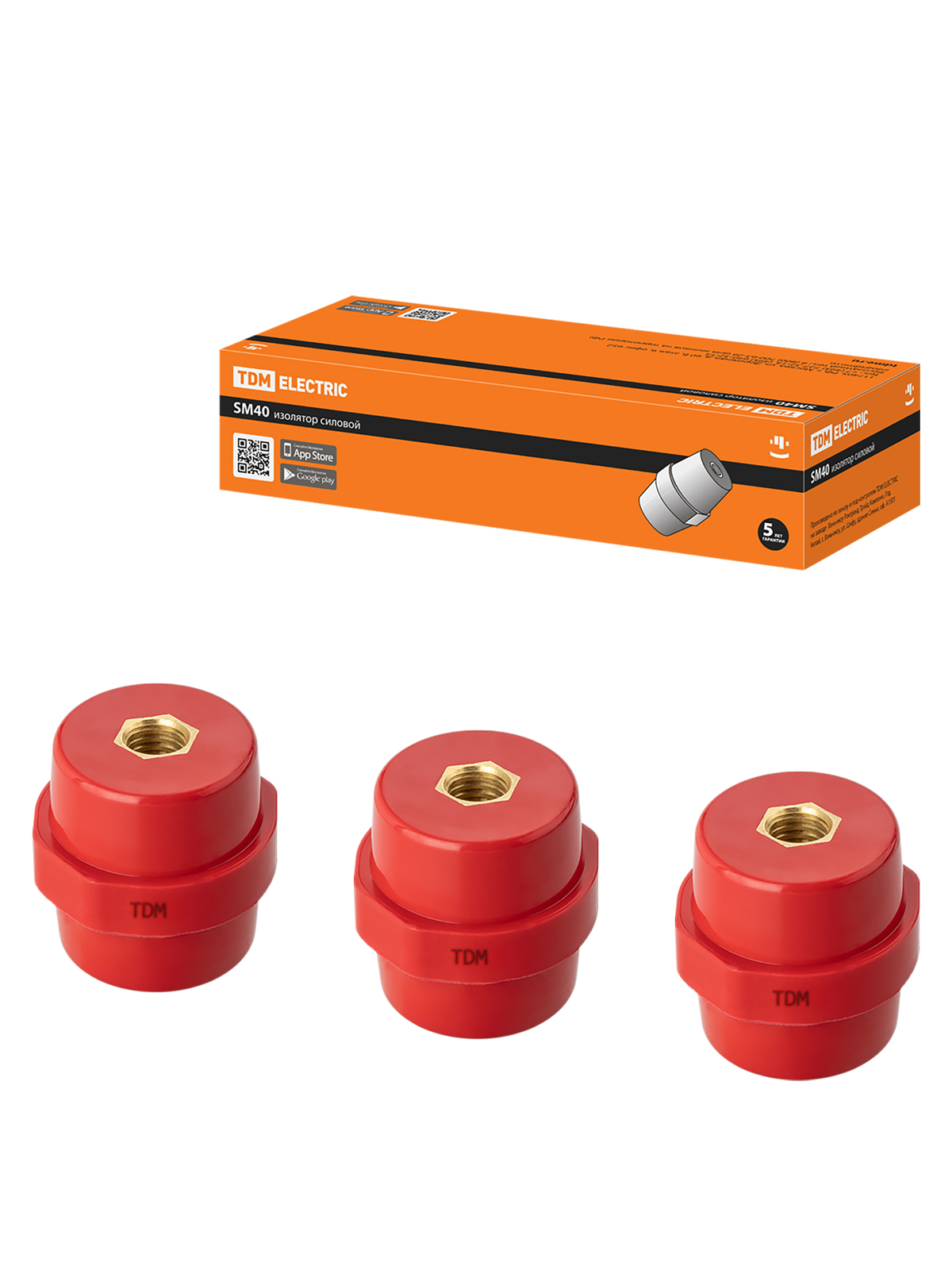

Ambalare

• SM25 putere H25xD27xM6mm, 10 buc.; SM30 putere H30xD27xM6mm, 10 buc.; SM35 putere H35xD32xM8mm, 10 buc.; SM40 putere H40xD40xM8mm, 10 buc.; SM51 putere H51xD35xM8mm, 10 buc.; SM76 putere H76xD50xM10mm, 10 buc.; SM25 putere H25xD27xM6mm cu șurub, 10 buc.; SM30 putere H30xD27xM6mm cu șurub, 10 buc.; SM35 putere H35xD32xM8mm cu șurub, 10 buc.; SM40 putere H40xD40xM8mm cu șurub, 10 buc.; SM51 putere H51xD35xM8mm cu șurub, 10 buc.; SM76 putere H76xD50xM10mm cu șurub, 10 buc.
