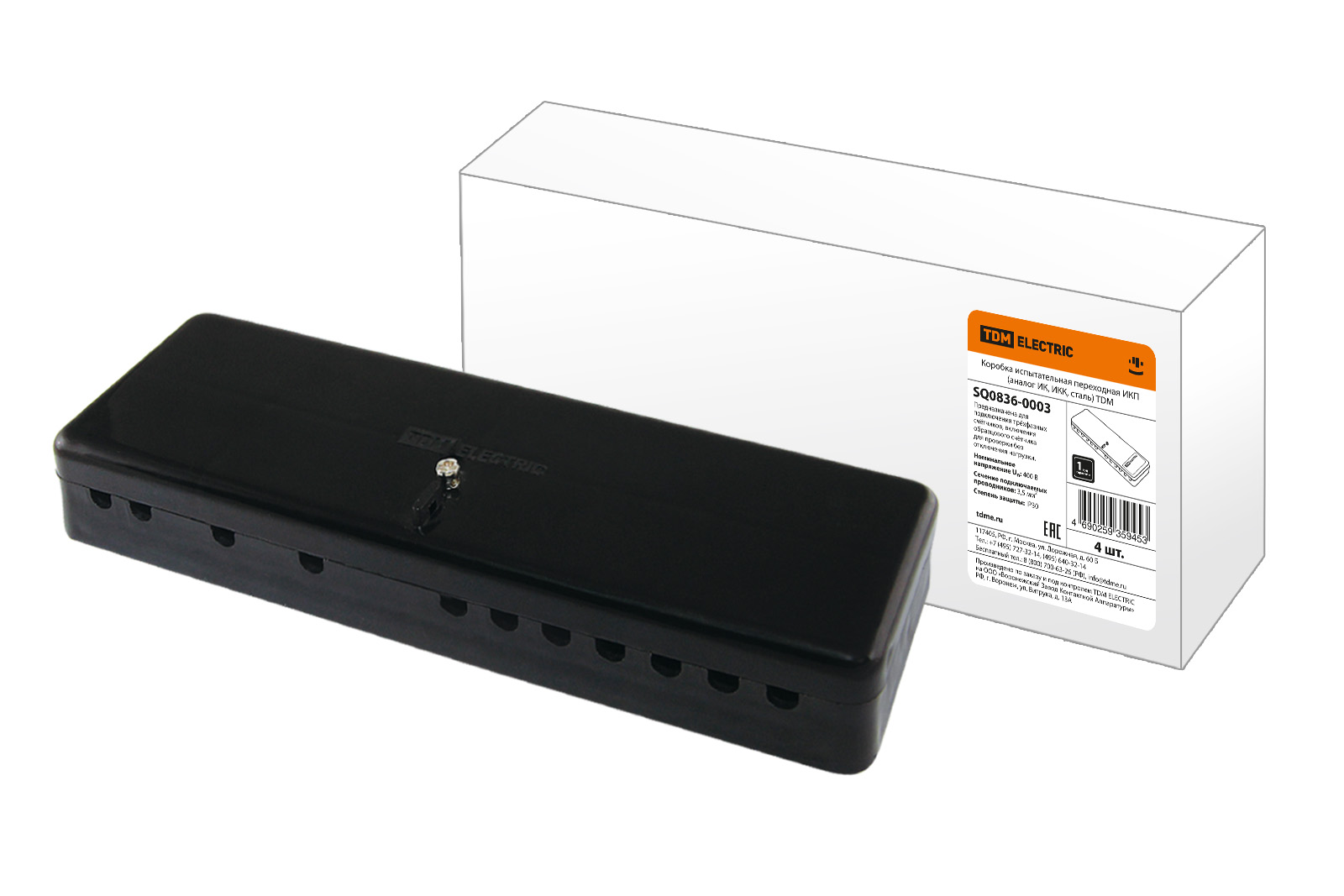

Cutie de testare de tranziție IКP (analog IК, IКK, oțel) TDM

Construcție

• Dispozitivul constă din: bază cu grupuri de contacte (cleme), la care se conectează circuitele de tensiune (0, A, B, C) și curent (1 – 7), capac de protecție fixat cu șurub, cu posibilitate de sigilare.

Materiale

• Grupul de contacte este fabricat din oțel galvanizat, permițând utilizarea conductorilor de cupru și aluminiu.
• Carcasa este din carbolit – material rezistent la temperaturi înalte (până la 300°), cu rezistență mecanică și la coroziune ridicată, proprietăți electrice excelente (constanta dielectrică 5,6‑8,85), neafectat de medii agresive.
• Șuruburile sunt din oțel galvanizat.

Destinație

• Conectarea contoarelor inductive și electronice trifazate, scurtcircuitarea (shuntarea) circuitelor secundare ale transformatoarelor de curent, deconectarea circuitelor de curent și tensiune în fiecare fază a contoarelor la înlocuire, conectarea unui contor de referință pentru verificare fără întreruperea sarcinii.

Aplicare

• Dulapuri de diverse destinații, panouri și ansambluri echipate cu contoare trifazate de energie electrică.
• Conform capitolului 1.5, pct. 15.23 din PUĖ ediția a 7‑a, circuitele de măsurare a energiei electrice trebuie să fie conectate la cleme speciale sau cutii de testare (terminal box).
