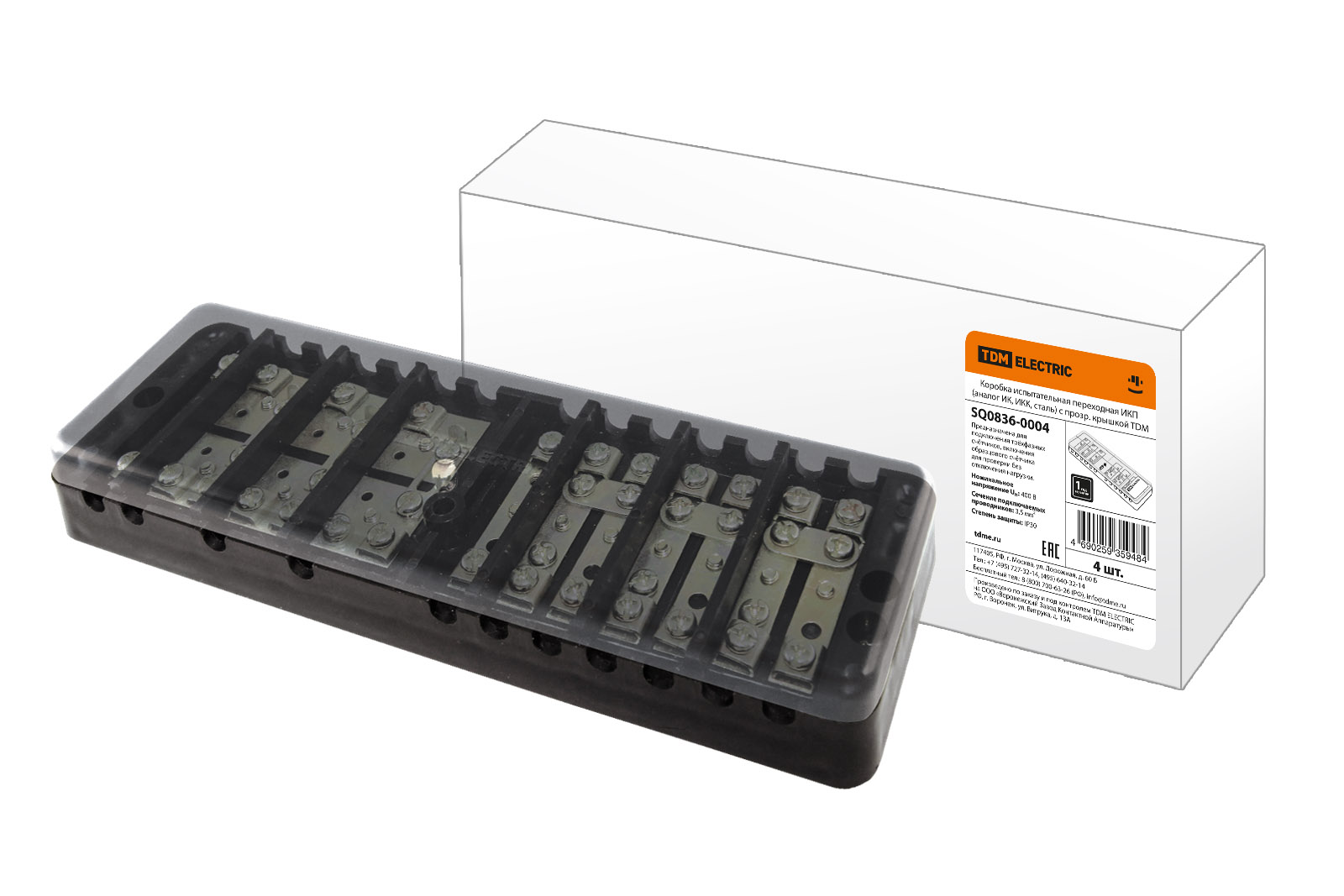

Cutie de testare de tranziție IКP (analog IК, IКK, oțel) cu capac transparent TDM

Construcție

• Dispozitivul constructiv este format din: bază cu grupuri de contacte (cleme), la care se conectează circuitele de tensiune (0, A, B, C) și curent (1 – 7), capac acoperit cu șurub, cu posibilitate de sigilare.

Materiale

• Grupul de contacte este fabricat din oțel galvanizat, permițând utilizarea conductorilor de cupru sau aluminiu.
• Carcasa este realizată din carbolit – material rezistent la temperaturi înalte (până la 300°), cu rezistență mecanică și la coroziune ridicată, proprietăți electrice excelente (constanta dielectrică între 5,6 și 8,85), neafectat de medii agresive.
• Șuruburile sunt din oțel galvanizat.

Destinație

• Conectarea contoarelor inductive și electronice trifazate, închiderea (shuntarea) circuitelor secundare ale transformatoarelor de curent, deconectarea circuitelor de curent și tensiune în fiecare fază a contoarelor la înlocuire, conectarea unui contor de referință pentru verificare fără întreruperea sarcinii.

Aplicare

• Armării de diferite destinații, panouri și ansambluri echipate cu contoare de energie electrică trifazate.
• Conform capitolului 1.5, pct.15.23 din PUĔ ediția a 7‑a, circuitele de măsurare a energiei electrice trebuie să fie conduse la cleme speciale sau cutii de testare (cleme).
