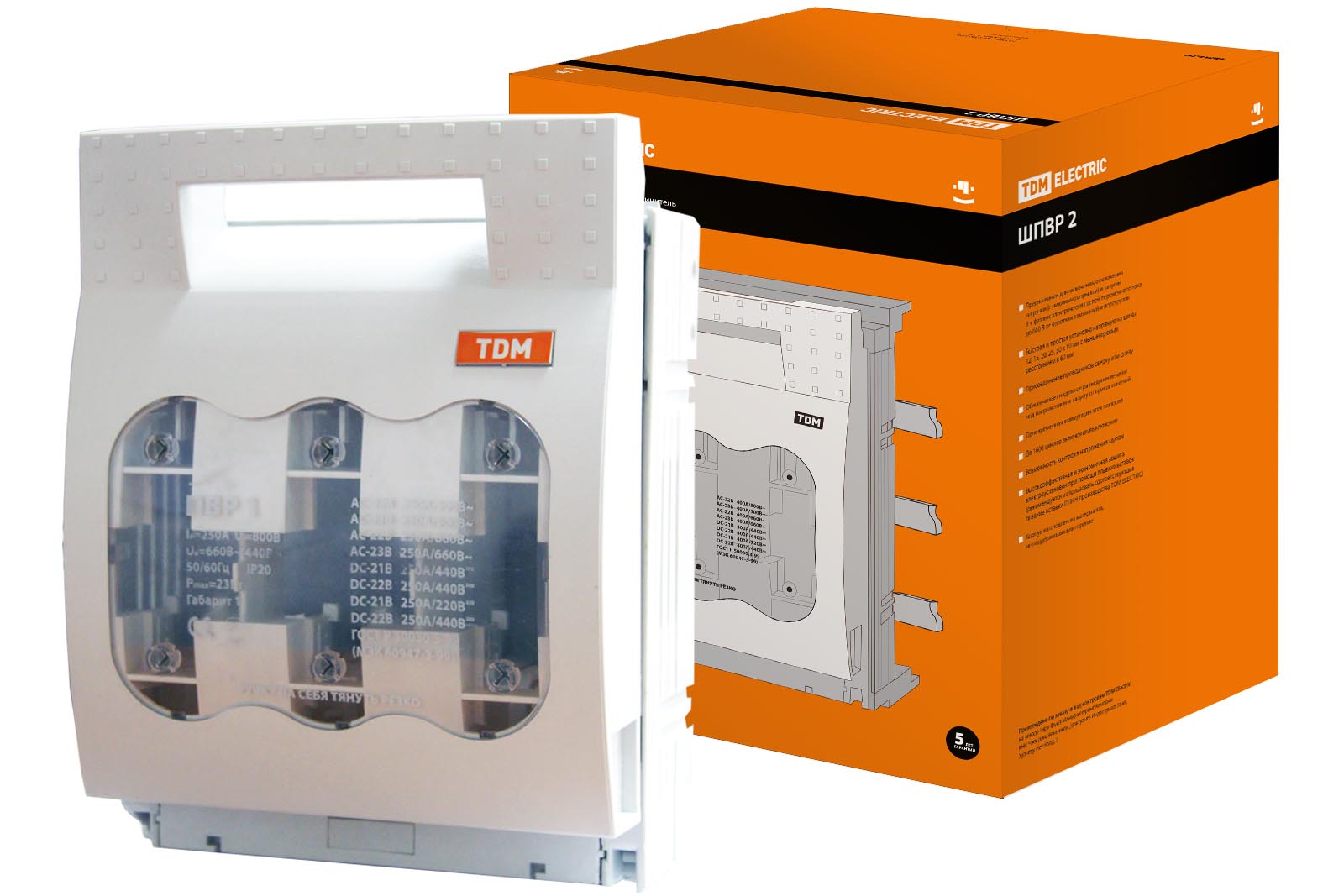

Шинний вимикач-роз’єднувач з функцією захисту ШПВР 2 3П 400A TDM

Конструкція

• трьохполюсного підвищення з затискачами для плавких вставок, оснащеного клемами підключення до токовідних шин; верхнього захисного екрану контактів (для ПВР1, ПВР2, ПВР3 з дуговими камерами); нижнього захисного екрану контактів; знімної кришки з місцем для встановлення плавких вставок типу NH (ППНН).

Матеріали

• Контактна група ШПВР виконана з електротехнічної міді з гальванічним покриттям, що запобігає її окисленню під час експлуатації.
• Корпус вимикача-роз’єднувача виконаний з негорючого поліаміду, армованого скловолокном (PA-6.6).

Призначення

• Захист 3‑фазних електричних ланцюгів змінного струму до 660В і постійного струму до 440В від коротких замикань і перевантажень.
• Включення/відключення навантаження (з видимим розривом).

Переваги

• Одночасне використання мідних шин як передаючого і кріпильного елементу економить простір і допомагає прибрати дроти і кабелі.
• За допомогою клем підключення.
• Можливість кріплення на шини товщиною 5 і 10 мм для ШПВР00 і на шини 10 мм для ШПВР1‑3.
• Можливість виведення кабелю як вгору, так і вниз за допомогою універсального перехідника.

Застосування

• Шафи компенсації реактивної потужності з шиною
• Ввідно-розподільчі пристрої (ВРУ).
• Шафи і ящики управління.
• Обладнання трансформаторних підстанцій.

Упаковка

• Посібник з експлуатації. Паспорт
• ШПВР 00 3П 160A по 12 шт. ШПВР 1 3П 250A по 4 шт. ШПВР 2 3П 400A по 3 шт. ШПВР 3 3П 630A по 2 шт.
