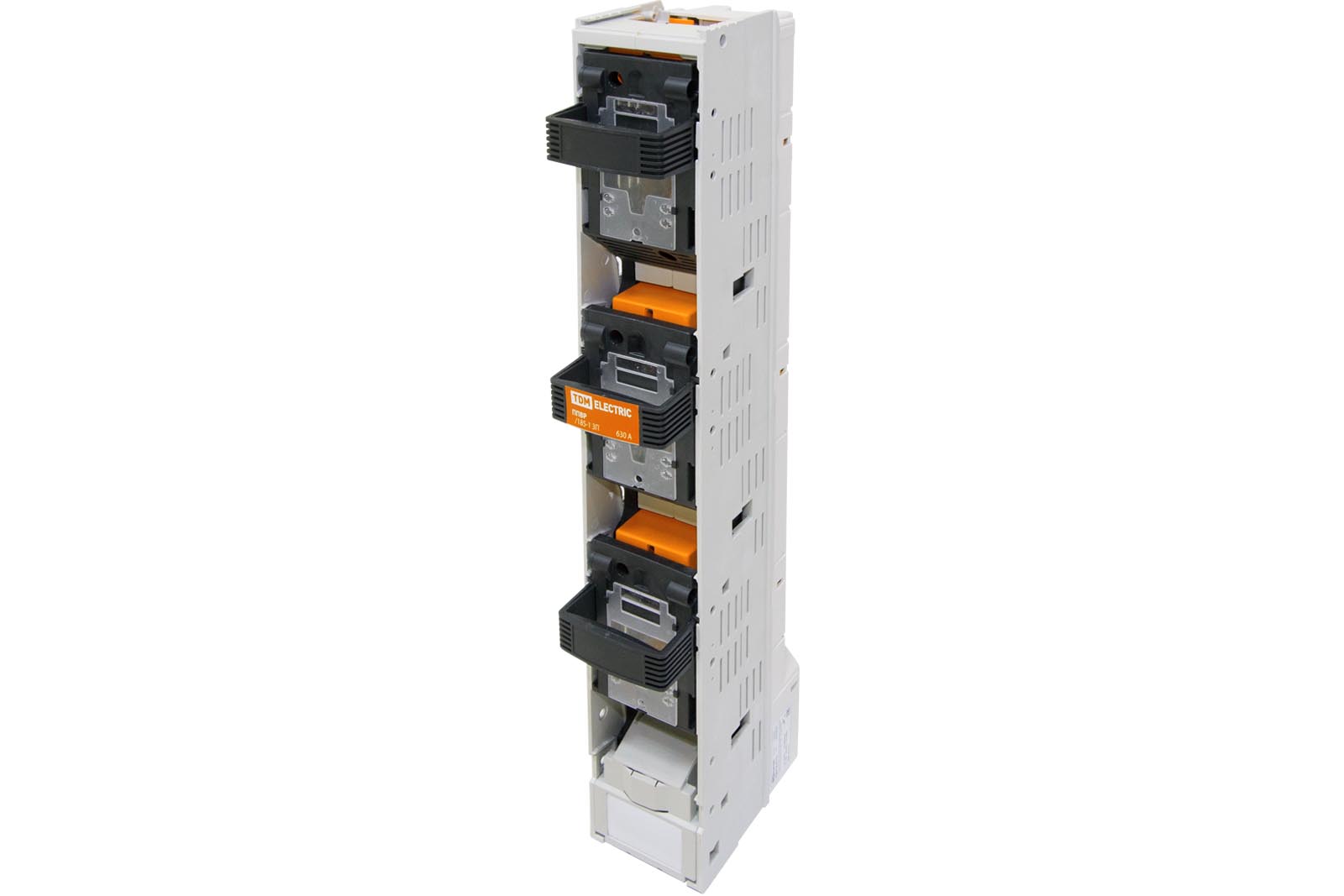

Планшетний вимикач-роз’єднувач з функцією захисту три рукоятки ППВР 1/185-1 3П 250A TDM

Конструкція

• Трьохполюсного підвищення, оснащеного шинами для підключення і затискачами для плавких вставок; Корпуса з блоками під плавкі вставки, за допомогою ручок що здійснюють пофазне або трифазне відключення навантаження. При трифазному відключенні застосовується спеціальна важільна конструкція, що з’єднує блоки в єдину конструкцію. Нижнього захисного екрану контактів.

Матеріали

• Запобігає її окисленню в процесі експлуатації
• Корпус вимикача-роз’єднувача виконаний з негорючого поліаміду, армованого скловолокном (PA-6.6).

Призначення

• Включення/відключення навантаження (з видимим розривом).
• Захист 3‑фазних електричних ланцюгів змінного струму до 660В і постійного струму до 440В від коротких замикань і перевантажень.

Переваги

• Можливість кріплення ППВР як безпосередньо на шини стандартним способом (за допомогою болтів), так і за допомогою терміналу для шин (арт. SQ0726-0016)
• Одночасне використання мідних шин як передаючого і кріпильного елементу економить простір і допомагає прибрати дроти і кабелі.
• Кріплення на систему шин з поширеними міжшиновими відстанями 100 мм (для ППВР 00) і 185 мм (для ППВР 1, ППВР 2, ППВР 3).
• Пристрій забезпечує надійне роз’єднання ланцюга під напругою з одночасною або пофазною комутацією всіх полюсів.

Застосування

• ППВР закладені в проектах багатьох типових збірок, з яких найпоширеніші – шафи низької напруги (ШНН).

Упаковка

• ППВР 00/100-6 3П 160A по 8 шт. ППВР 1/185-6 3П 250A по 2 шт. ППВР 1/185-1 3П 250A по 2 шт. ППВР 2/185-6 3П 400A по 2 шт. ППВР 2/185-1 3П 400A по 2 шт. ППВР 3/185-6 3П 630A по 2 шт. ППВР 3/185-1 3П 630A по 2 шт.
