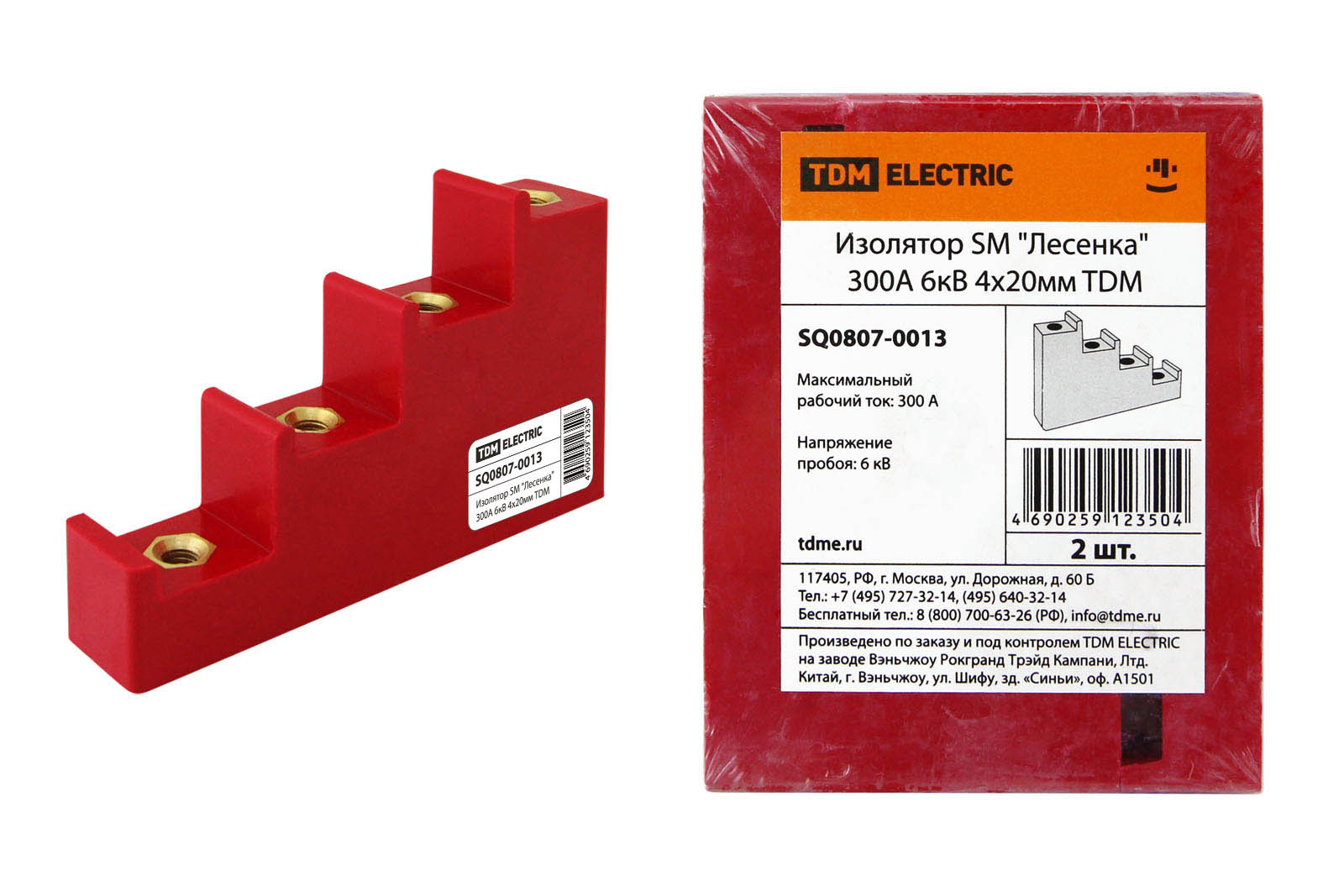

Ізолятор SM "Лесенка" 300А 6кВ 4х20мм TDM

Конструкція

• Ізолятор кріпиться з однієї сторони за допомогою болта до монтажної пластини або корпусу, з іншої сторони до ізолятора кріпиться токовідна шина.
• Кожна шина встановлюється мінімум на двох ізоляторах (на кінцях шини).
• Можлива установка проміжкових ізоляторів (залежно від схеми монтажу та довжини шини).

Матеріали

• Корпус ізоляторів виконаний з діелектричного пластику, армованого скловолокном (BMC – Bulk‑Mould Composite).
• У «тело» ізоляторів арміровані латунні гайки для кріплення до металоконструкцій корпусу і до шини.

Призначення

• Для кріплення токовідних шин всередині силових шаф або збірок, а також для нерухомої фіксації та ізоляції частин, що знаходяться під напругою, від корпусу і панелей збірки.

Переваги

• Можливість кріплення шин великої довжини з однаковим міжфазним відстанню без додаткового вирівнювання.
• Матеріал корпусу ізолятора не піддається старінню, має питому міцність, порівнянну зі сталлю, не горючий і ударостійкий.

Застосування

• Ізолятори шини «Лестниця» використовуються при збірці НКУ різного призначення.

Упаковка

• Ізолятор SM "Лестниця" 300А 6кВ 4х20мм по 2 шт.Ізолятор SM "Лестниця" 450А 9кВ 4х30мм по 2 шт.Ізолятор SM "Лестниця" 600А 12кВ 4х40мм по 2 шт.Ізолятор SM "Лестниця" 700А 15кВ 4х30мм по 2 шт.Ізолятор SM "Лестниця" 900А 18кВ 4х40мм по 2 шт.
