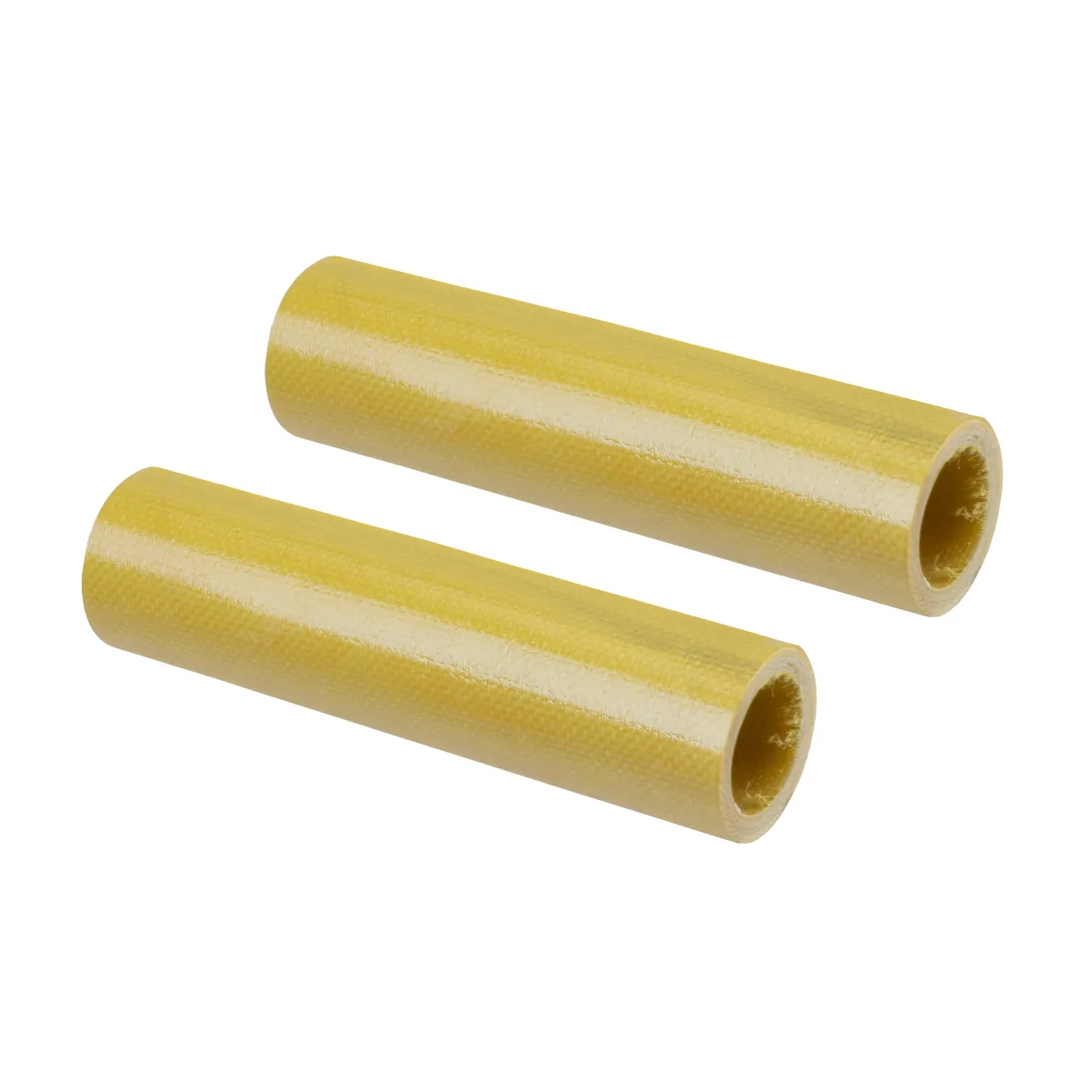

Ізолятор з’єднувальних шпильок H=70 мм для ІШП TDM (2 шт.)

Конструкція

• У корпусі ізолятора з двох сторін є пази для вертикальної установки шин товщиною 5 і 10 мм.
• Шини встановлюються по шафі мінімум на двох парах ізоляторів.
• Для виключення можливості пробою на з’єднувальні шпильки рекомендується використовувати ізолятори з’єднувальних шпильок.
• Шини розміщуються вертикально між парою ізоляторів, які скріплюються за допомогою з’єднувальних шпильок/болтів М12 і гайок.
• Ізолятор кріпиться до монтажної пластини або корпусу за допомогою з’єднувальної шпильки і гайки.

Матеріали

• Матеріал ізоляторів – армований скловолокном поліестер.

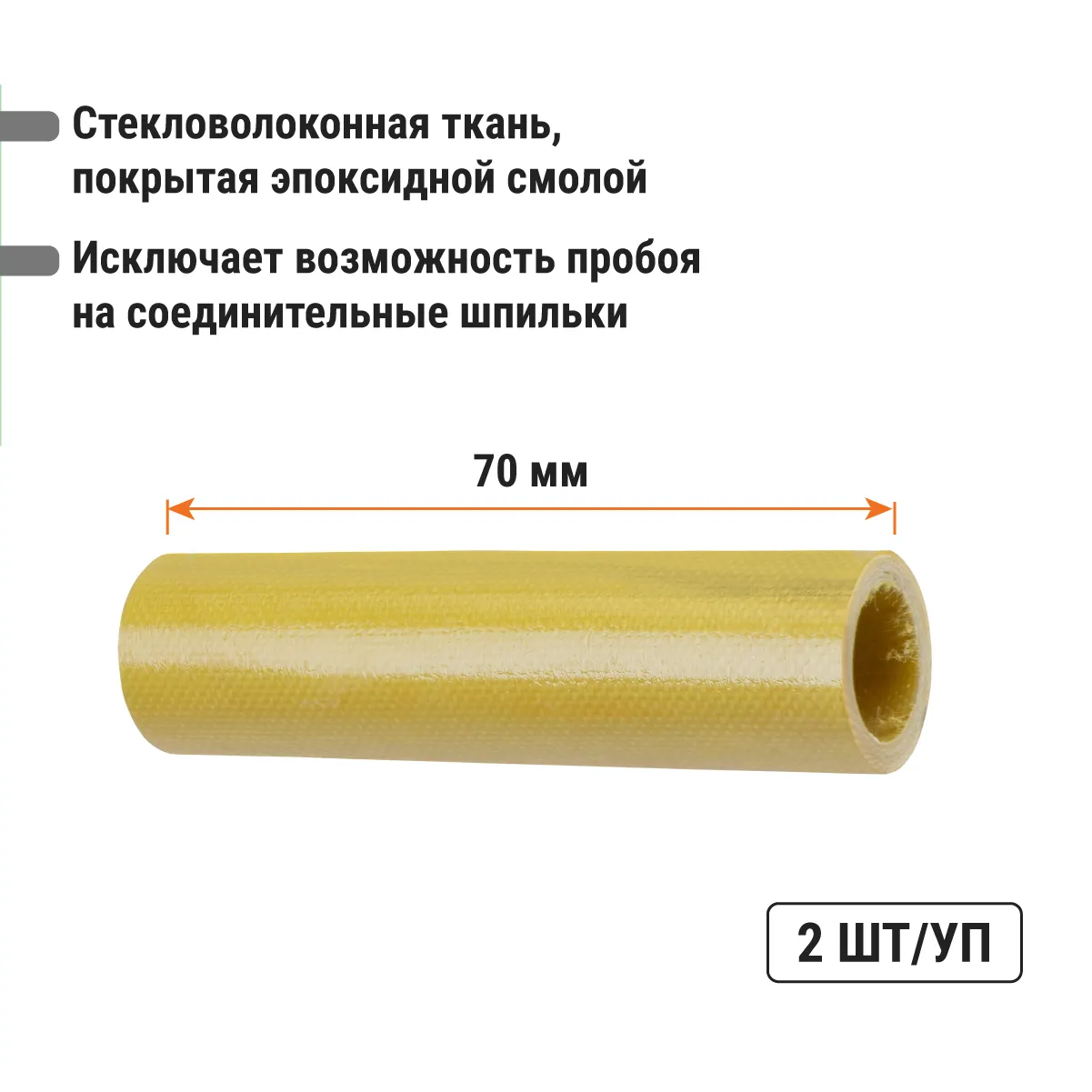

• Матеріал ізоляторів з’єднувальних шпильок – скловолокниста тканина, покрита епоксидною смолою.

Призначення

• Призначені для кріплення, фіксації та ізоляції токоведучих шин в електричних шафах і щитах з номінальним струмом 250 А – 4000 A.

Переваги

• Конструкція і висока міцність ізолятора гарантують стійкість до динамічних навантажень при виникненні коротких замикань.
• Ізоляція системи шин від конструкцій збірок дозволяє легко організувати прокладку шинної трасси.
• Проста конструкція ізолятора дозволяє здійснити швидку збірку систем мідних і алюмінієвих шин на струми 250 – 4000 A.

Застосування

• Використовуються при збірці НКУ різного призначення.

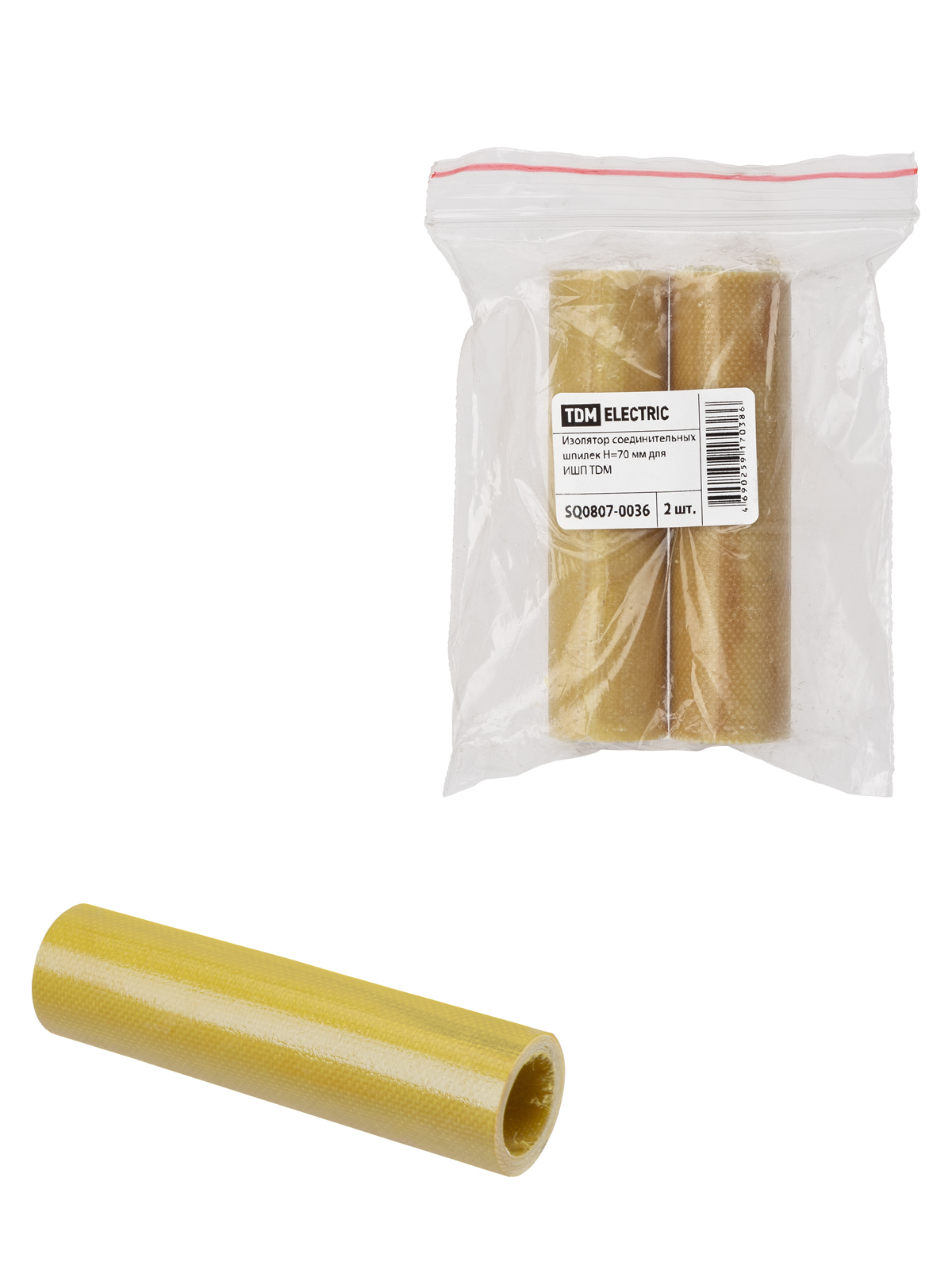

Упаковка

• ІШП для шин 5 і 10 мм 180 мм по 2 шт.ІШП для шин 5 і 10 мм 270 мм по 2 шт.ІШП для шин 5 і 10 мм 370 мм по 2 шт.H=20 мм для ІШП по 2 шт.H=30 мм для ІШП по 2 шт.H=40 мм для ІШП по 2 шт.H=50 мм для ІШП по 2 шт.H=60 мм для ІШП по 2 шт.H=70 мм для ІШП по 2 шт.H=90 мм для ІШП по 2 шт.H=110 мм для ІШП по 2 шт.H=150 мм для ІШП по 2 шт.H=1000 мм для ІШП по 5 шт.
