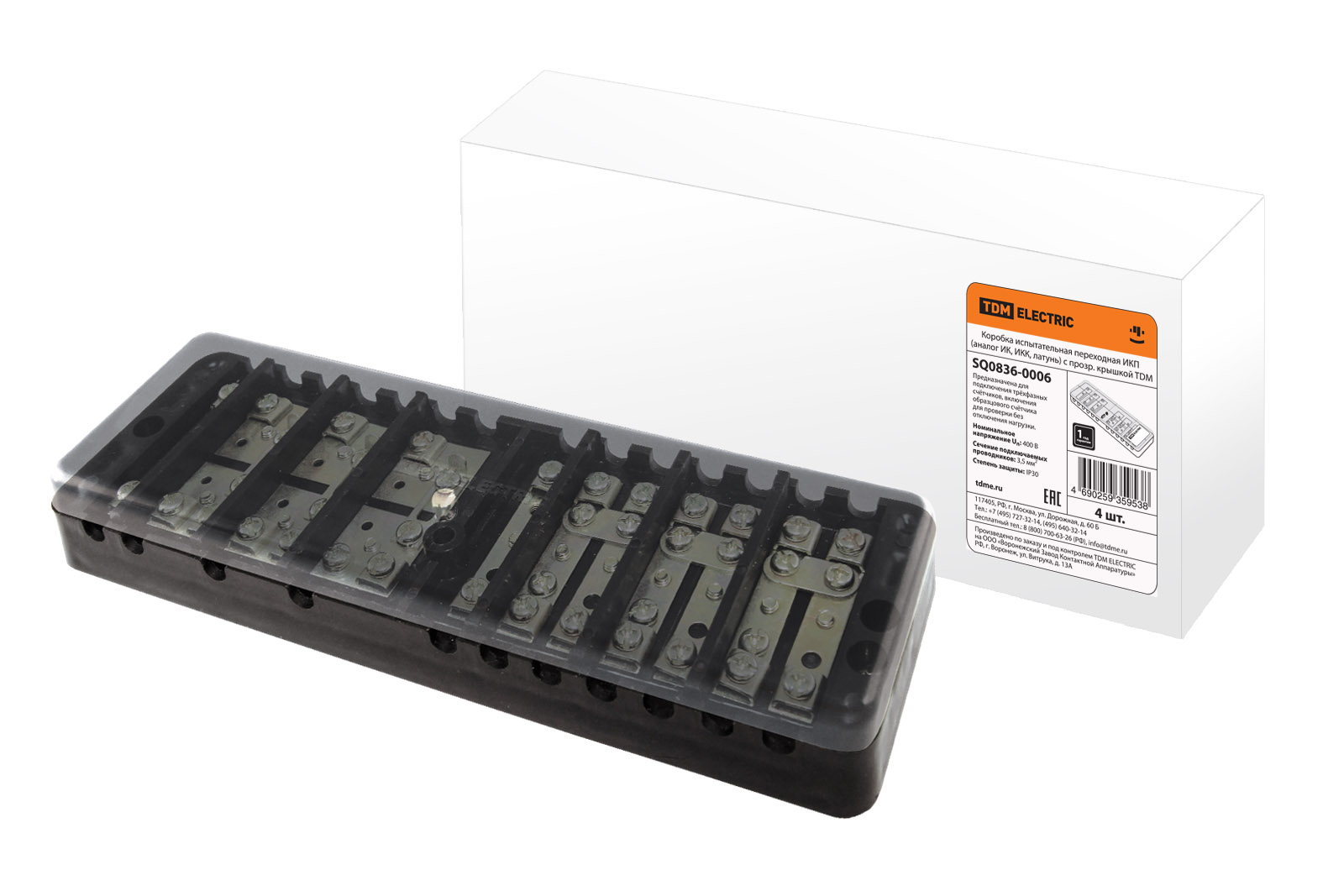

Коробка випробувальна перехідна ІКП (аналог ІК, ІКК, латунь) з прозорою кришкою TDM

Конструкція

• Конструктивно пристрій складається з: основи з групами контактів (зажимів), до яких підключаються ланцюги напруги (0, A, B, C) і струму (1 – 7). захисної кришки, фіксованої гвинтом, з можливістю опломбування.

Матеріали

• Контактна група виготовлена з оцинкованої сталі, що дозволяє застосовувати як мідні, так і алюмінієві провідники.
• Корпус виготовлений з карболіту – матеріалу, стійкого до високих (до 300°) температур, з високою механічною та корозійною стійкістю, відмінними електроізоляційними властивостями (діелектрична постійна від 5.6 до 8.85), не піддається впливу агресивних середовищ.
• Гвинти виготовлені з оцинкованої сталі.

Призначення

• Підключення трифазних індукційних і електронних лічильників, закриття (шунтування) вторинних ланцюгів вимірювальних трансформаторів струму, відключення токових ланцюгів і ланцюгів напруги в кожній фазі лічильників при їх заміні, включення зразкового лічильника для перевірки без відключення навантаження споживання.

Застосування

• Шафи різного призначення, щити та збірки, укомплектовані трифазними лічильниками електричної енергії.
• Згідно з главою 1.5, п.15.23 ПУЕ 7‑го видання, ланцюги обліку електричної енергії необхідно виводити на спеціальні зажими або випробувальні коробки (клеммники).
