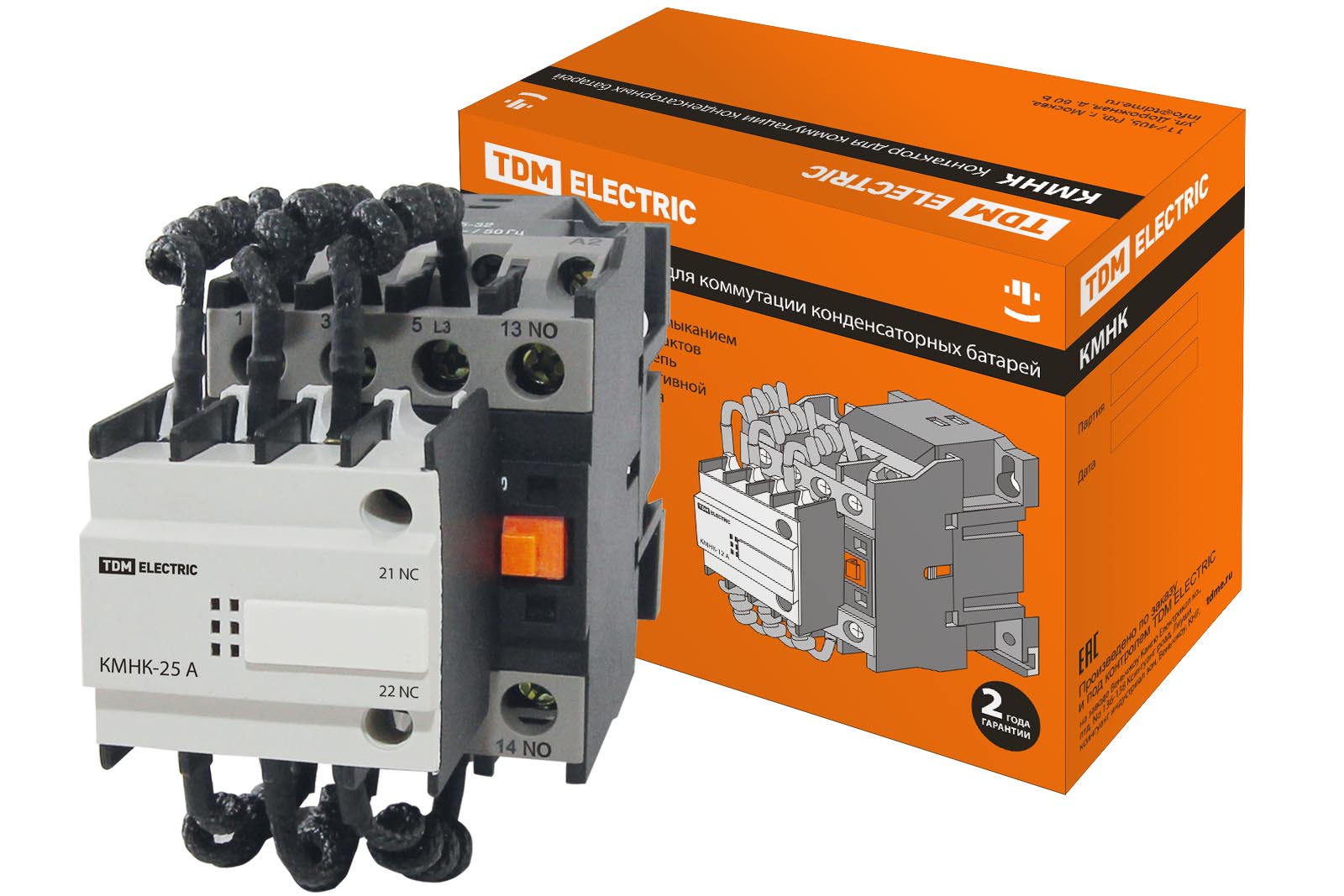

Контактор КМНК-60-230.Б 60кВАр 2НО;1НЗ TDM

Конструкція

• укомплектовані допоміжними контактами з попереднім включенням резистивного ланцюга, допоміжними контактами положення та силовими контактами.
• Контакти з передчасним включенням не призначені для підключення зовнішніх з’єднань, вони включені паралельно через резистор з головними контактами.
• потім приблизно через 2‑3 мс включаються силові контакти одночасно з допоміжними контактами положення.
• Як тільки включаються силові контакти, допоміжні контакти з передчасним включенням відключаються.
• У момент замикання силових контактів, струм заряду стає безпечним для конденсатора. Така схема роботи контактора дозволяє зберегти конденсатор і контакти контактора від ударних струмів заряду.

Матеріали

• Корпус і деталі апарату виконані з пластику, що не підтримує горіння.

Призначення

• Комутація конденсаторів і конденсаторних батарей.
• Комутація пристроїв з високим пусковим струмом, для яких потрібне зниження пускового струму.

Переваги

• з низьким переходним опором контактної пари. Срібло не утворює оксидну плівку, тим самим зберігаючи характеристики контактної пари протягом тривалого часу.
• Ці матеріали не з’єднані хімічно, найдрібніші зерна оксиду кадмію і срібла пресовані і утворюють спільний композитний сплав. Срібло забезпечує низький опір контактної пари і запобігає утворенню оксидної плівки в процесі роботи, що дає більший ресурс роботи і низьке нагрівання контактів. Оксид кадмію запобігає спаю контакту. Співвідношення 85 % срібла за вагою до 15 % оксиду кадмію — найкраще співвідношення для довговічної роботи контактів.

Застосування

• У установках компенсації реактивної потужності в мережах 0,4 кВ 50 Гц.

Упаковка

• КМНК-12-230.Б 12,5кВАр по 30 шт.КМНК-12-230.A 12,5кВАр по 30 шт.КМНК-20-230.Б 20кВАр по 21 шт.КМНК-25-230.Б 25кВАр по 10 шт.КМНК-25-230.А 25кВАр по 10 шт.КМНК-40-230.Б 40кВАр по 10 шт.КМНК-50-230.Б 50кВАр по 9 шт.КМНК-60-230.Б 60кВАр по 9 шт.
